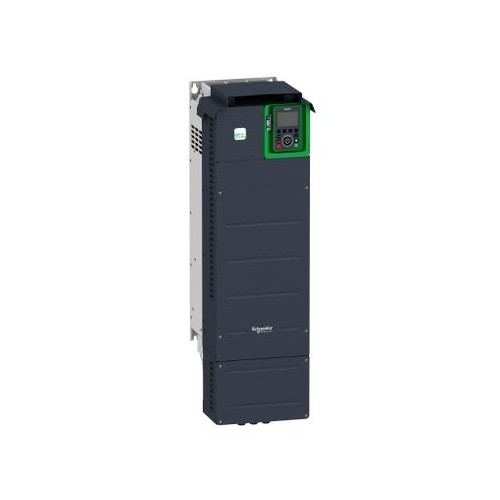

ATV930D55N4 Schneider E. ATV930 IP21 55KW 3X400V C3-FILTER

24504628
1443593
1 Stk
3606480883392
IN
8504409590
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV930, ohne Bremsmodul. Abmessungen 290 x 922 x 326 mm, Leistung KW 55 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Altivar Process ATV930 von Schneider Electric ist ein leistungsstarker Frequenzumrichter, der für industrielle Anwendungen konzipiert ist. Mit einer Nennleistung von 55 kW und einer Versorgungsspannung von 380 bis 480 V bietet dieser Umrichter eine maximale Ausgangsfrequenz von 500 Hz, die für eine Vielzahl von Anwendungen geeignet ist. Er erfüllt die Schutzart IP21 und kann in vertikaler Position betrieben werden, was eine optimale Kühlung gewährleistet. Der ATV930 ist mit einem integrierten Webserver ausgestattet, der eine einfache Systemkonfiguration und Überwachung ermöglicht. Darüber hinaus bietet er eine Vielzahl von Kommunikationsoptionen und Sicherheitsfunktionen, die ihn ideal für den Einsatz in automatisierten Prozessen machen. Mit seiner hohen Effizienz und Flexibilität ist der ATV930 eine ausgezeichnete Wahl für Anwendungen in der Fördertechnik, Maschinenbau und Prozessautomatisierung.

Produktinfos

Leistung: 55 kW
Versorgungsspannung: 380-480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 106 A
Schutzart (IP): IP21
Betriebsposition: Vertikal +/- 10°
Betriebstemperatur: -15…50 °C (ohne Herabstufung) / 50…60 °C (mit Herabstufung)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 55 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 55 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 106 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 3
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 922 mm
Breite: 290 mm
Tiefe: 325.5 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
