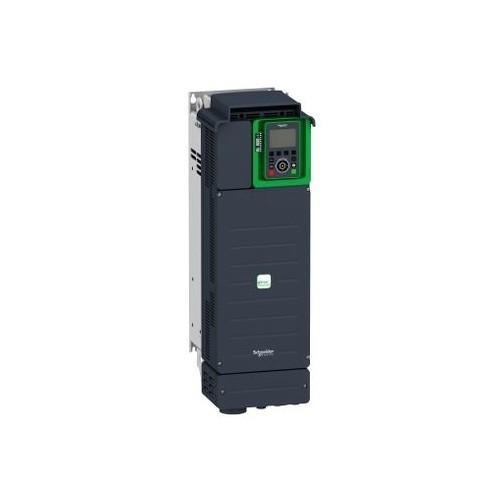

ATV930D45N4 Schneider E. ATV930 IP21 45KW 3X400V C2-FILTER

24504614
1443591
1 Stk
3606480883385
IN
8504409590
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV930, mit Bremsmodul. Abmessungen 226 x 673 x 274 mm, Leistung KW 45 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Altivar Process ATV930 von Schneider Electric ist ein leistungsstarker Frequenzumrichter, der für industrielle Anwendungen konzipiert wurde. Mit einer Nennleistung von 45 kW und einer Versorgungsfrequenz von 50 bis 60 Hz bietet er eine hohe Effizienz und Flexibilität für den Betrieb von Asynchron- und Synchronmotoren. Der ATV930 ist mit einem integrierten Bremsmodul ausgestattet und bietet eine Schutzart von IP21, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Die Wandmontage ermöglicht eine einfache Installation, während die erzwungene Konvektion für eine effektive Kühlung sorgt. Mit einer maximalen Ausgangsfrequenz von 500 Hz und einem Nennausgangsstrom von 88 A ist dieser Frequenzumrichter perfekt für anspruchsvolle Anwendungen wie Förderbänder, Mischer und Krane geeignet. Die integrierten Kommunikationsprotokolle wie Ethernet/IP und Modbus TCP gewährleisten eine nahtlose Integration in moderne Automatisierungssysteme.

Produktinfos

Produktreihe: Altivar Process ATV900
Produkttyp: Frequenzumrichter
Anwendungsbereich: Industrielle Anwendung
Montageart: Wandmontage
Schutzart (IP): IP21
Kühlung: Erzwungene Konvektion
Versorgungsfrequenz: 50...60 Hz (+/- 5 %)
Phasenanzahl: 3 Phasen
Nennversorgungs-Spannung: 380...480 V (-15...10 %)
Motorleistung: 45 kW (Normalbetrieb) / 37 kW (schwerer Betrieb)
Nennausgangsstrom: 88 A bei 4 kHz (Normalbetrieb) / 74.5 A bei 4 kHz (schwerer Betrieb)
Max. transienter Strom: 111.8 A für 60 s (schwerer Betrieb) / 105.6 A für 60 s (Normalbetrieb)
Max. Ausgangsfrequenz: 500 Hz
Max. Ausgangsspannung: 480 V
Max. Eingangsstrom: 79.8 A bei 380 V (Normalbetrieb) / 69.1 A bei 480 V (Normalbetrieb)
Eingangsleistung: 57.4 kVA bei 480 V (Normalbetrieb) / 49.1 kVA bei 480 V (schwerer Betrieb)
Betriebstemperatur: -15...50 °C ohne Drosselung / 50...60 °C mit Drosselungsfaktor
Luftvolumen für Kühlung: 240 m³/h
Abmessungen (B x H x T): 226 mm x 673 mm x 274 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Netzspannung: 380|480 V
    Eingangsphasenzahl: 3
    Ausgangsphasenzahl: 3
    Max. Ausgangsfrequenz: 500 Hz
    Netzfrequenz: 50/60 Hz
    Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 45|480 kW
    Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 45 kW
    Schutzart (IP): IP21
    Relative symmetrische Netzfrequenztoleranz: 5 %
    Relative symmetrische Netzspannungstoleranz: 10 %
    Max. Ausgangsspannung: 480 V
    Nennausgangsstrom I2N: 88 A
    Weitere Details
    Mit Bedienelement: Ja
    Einsatz im Industriebereich zulässig: Ja
    Einsatz im Wohn- und Gewerbebereich zulässig: Ja
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für CAN: Ja
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Ja
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Ja
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 3
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Ja
    Mit PC-Anschluss: Nein
    Bremschopper integriert: Nein
    4-Quadrantenbetrieb möglich: Ja
    Art des Umrichters: EV009484|480
    Höhe: 673|480 mm
    Breite: 226 mm
    Tiefe: 274 mm
    Leistungsaufnahme: 0
    Anzahl der digitalen Eingänge: 8
    Anzahl der digitalen Ausgänge: 1
    Anzahl der analogen Eingänge: 3
    Anzahl der analogen Ausgänge: 2
