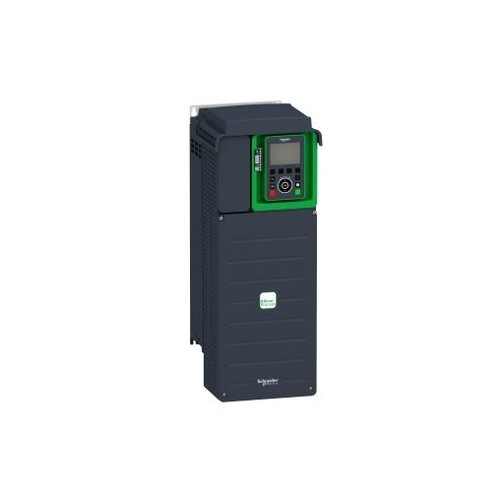

ATV930D22N4 Schneider E. ATV930 IP21 22KW 3X400V C2-FILTER

24367435
1443585
1 Stk
3606480883354
IN
8504409590
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter, ATV930, mit Bremsmodul. Abmessungen 213 x 546 x 235 mm, Leistung KW 22 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der ATV930D22N4 von Schneider Electric ist ein hochmoderner Frequenzumrichter, der für industrielle Anwendungen konzipiert wurde. Mit einer Nennleistung von 22 kW und einer Versorgungsspannung von 380 bis 480 V bietet er eine zuverlässige Steuerung für sowohl asynchrone als auch synchrone Motoren. Der Frequenzumrichter ist mit einem integrierten Bremsmodul ausgestattet und erfüllt die Schutzart IP21, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Die erzwungene Konvektion sorgt für eine effiziente Kühlung, während der integrierte EMC-Filter die Einhaltung der Normen EN/IEC 61800-3 garantiert. Mit einer maximalen Ausgangsfrequenz von 500 Hz und einer Nennausgangsstrom von 46,3 A bei 4 kHz ist der ATV930D22N4 perfekt geeignet für anspruchsvolle Anwendungen wie Förderbänder und Krane. Die einfache Integration in bestehende Systeme wird durch die Unterstützung von Ethernet-basierten Kommunikationsprotokollen erleichtert.

Produktinfos

Gerätetyp: Frequenzumrichter
Produktreihe: Altivar Process ATV900
Anwendung: Industrielle Anwendung
Montageart: Wandmontage
EMC-Filter: Integriert, Kategorie C2 (50 m), Kategorie C3 (150 m) gemäß EN/IEC 61800-3
Schutzart (IP): IP21
Kühlung: Erzwungene Konvektion
Versorgungsfrequenz: 50...60 Hz ± 5 %
Netzphasenanzahl: 3 Phasen
Nennversorgungs- spannung: 380...480 V ± 10 %
Motorleistung: 22 kW (normaler Betrieb), 18.5 kW (schwerer Betrieb)
Nennstrom: 39.6 A bei 380 V (normaler Betrieb), 34.4 A bei 480 V (normaler Betrieb)
Maximale Ausgangsfrequenz: 500 Hz
Maximale Ausgangsspannung: 480 V
Nennausgangsstrom: 46.3 A bei 4 kHz (normaler Betrieb)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 22 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 22 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 46.3 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 3
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 545.9 mm
Breite: 211 mm
Tiefe: 235 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
