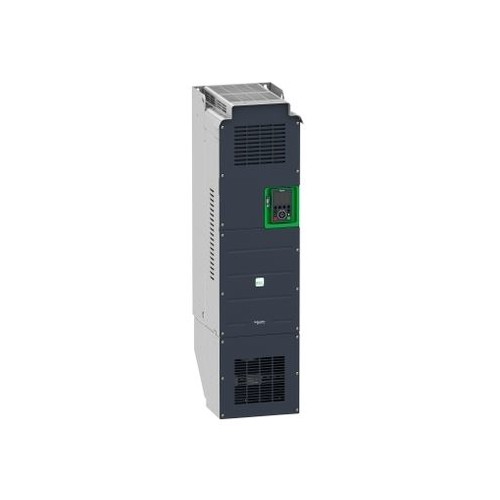

ATV930C16N4C Schneider E. ATV930 IP21 160KW 3X400V C3 OHNE BREMSST

24504495
1443573
1 Stk
3606480883477
IN
8504409590
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV930, ohne Bremsmodul, IP 21, Konformität UL Typ 1. Abmessungen 320 x 852 x 393320 x 1157 x 393 mm, Leistung KW 160 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Altivar Process ATV930 von Schneider Electric ist ein leistungsstarker Frequenzumrichter, der für industrielle Anwendungen konzipiert wurde. Mit einer maximalen Leistung von 160 kW und einer Betriebsspannung von 380 bis 480 V bietet er eine hohe Flexibilität und Effizienz. Der ATV930 ist mit einer Schutzart von IP21 ausgestattet, was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht. Er unterstützt eine maximale Ausgangsfrequenz von 500 Hz und ist für den Betrieb in vertikaler Position ausgelegt. Die integrierte Kommunikation über Ethernet ermöglicht eine einfache Anbindung an bestehende Systeme, während die Sicherheitsfunktionen wie Safe Torque Off (SIL3) zusätzliche Sicherheit bieten. Mit einem Geräuschpegel von nur 69,9 dB ist er zudem für den Einsatz in geräuschsensiblen Bereichen geeignet. Der ATV930 ist die perfekte Lösung für Anwendungen wie Förderbänder, Krane und andere mechanische Systeme.

Produktinfos

Betriebsspannung: 380-480 V
Maximale Leistung: 160 kW
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Maximale Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Maximale Ausgangsspannung: 480 V
Nennausgangsstrom: 302 A
Schutzart (IP): IP21
Betriebstemperatur: -15 bis 50 °C (ohne Herabstufung)
Luftfeuchtigkeit: 5-95 % ohne Kondensation
Betriebsposition: Vertikal +/- 10 Grad
Maximale Höhe ohne Herabstufung: 1000 m
Vibrationsfestigkeit: 1,5 mm bei 2...13 Hz
Schockfestigkeit: 15 gn bei 11 ms
Geräuschpegel: 69,9 dB
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 160 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 160 kW
Schutzart (IP): IP00
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 302 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 3
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 852 mm
Breite: 320 mm
Tiefe: 393 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
