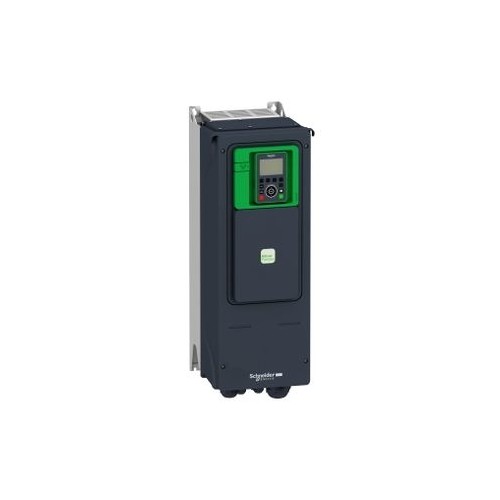

ATV650U75N4 SCHNEIDER Frequenzumrichter ATV650 IP55 7,5kW 3x400V C2-Filter

23479981
4754271
1 Stk
3606485410531
CN
8504409590
IP55. Frequenzumrichter ATV650, 10 HP, mit Hauptschalter. Abmessungen 264 x 678 x 299 mm, Leistung KW 7,5 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV650 von Schneider Electric ist eine leistungsstarke Lösung für die Steuerung von Asynchron- und Synchronmotoren mit einer maximalen Leistung von 7,5 kW. Mit einer Eingangsspannung von 380-480 V und einer maximalen Ausgangsfrequenz von 500 Hz eignet sich dieses Gerät ideal für anspruchsvolle Anwendungen in der Industrie. Die Schutzart IP55 sorgt für einen zuverlässigen Betrieb in rauen Umgebungen, während die integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre) nach SIL3-Standards höchste Sicherheitsanforderungen erfüllt. Mit umfassenden Kommunikationsmöglichkeiten wie Modbus/TCP und einer Vielzahl von analogen und digitalen Ein- und Ausgängen bietet der ATV650 Flexibilität und Anpassungsfähigkeit für verschiedene Anwendungen. Die kompakten Abmessungen von 264 x 678 x 299 mm ermöglichen eine einfache Integration in bestehende Systeme.

Produktinfos

Leistung: 7,5 kW
Eingangsspannung: 380-480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 16,5 A
Schutzart (IP): IP55
Abmessungen (B x H x T): 264 x 678 x 299 mm
Überlast (Normalbetrieb): 110% für 60s
Überlast (hohe Überlast): 150% für 60s
Integrierte Sicherheitsfunktion: STO (Sichere Anlaufsperre) SIL3
Analoge Eingänge: 3
Analoge Ausgänge: 2
Digitale Eingänge: 8
Relaisausgänge: 3
Integrierte Kommunikation: Modbus/TCP, serielle Modbus-Schnittstelle
Konfigurations- und Bedienelemente: Dezentrales grafisches Bedienterminal, integrierter Web-Server
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Netzspannung: 380|480 V
    Eingangsphasenzahl: 3
    Ausgangsphasenzahl: 3
    Max. Ausgangsfrequenz: 500 Hz
    Netzfrequenz: 50/60 Hz
    Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 7.5|480 kW
    Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 7.5 kW
    Schutzart (IP): IP55
    Relative symmetrische Netzfrequenztoleranz: 5 %
    Relative symmetrische Netzspannungstoleranz: 10 %
    Max. Ausgangsspannung: 480 V
    Nennausgangsstrom I2N: 16.5 A
    Weitere Details
    Mit Bedienelement: Ja
    Einsatz im Industriebereich zulässig: Ja
    Einsatz im Wohn- und Gewerbebereich zulässig: Ja
    Unterstützt Protokoll für TCP/IP: Ja
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Ja
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Ja
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 1
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Mit PC-Anschluss: Nein
    Bremschopper integriert: Nein
    4-Quadrantenbetrieb möglich: Ja
    Art des Umrichters: EV009484|480
    Höhe: 678|480 mm
    Breite: 264 mm
    Tiefe: 299 mm
    Leistungsaufnahme: 0
    Anzahl der digitalen Eingänge: 6
    Anzahl der digitalen Ausgänge: 0
    Anzahl der analogen Eingänge: 3
    Anzahl der analogen Ausgänge: 2
