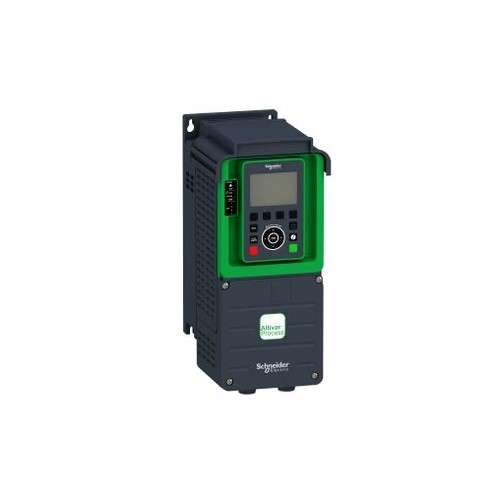

ATV630U22N4 SCHNEIDER Frequenzumrichter ATV630 IP21 2,2kW 3x400V C2-Filter

23469362
5205229
1 Stk
3606480758119
73606480758118
ID
8504409590
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Variable speed drive ATV630, 3HP, 380-480V, IP21/UL Typ 1. Abmessungen 144 x 350 x 203 mm, Leistung KW 2,2 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV630 von Schneider Electric ist eine hochmoderne Lösung für die präzise Steuerung von Elektromotoren. Mit einer maximalen Leistung von 2,2 kW und einer Eingangsspannung von 380 bis 480 V ist dieser Umrichter für dreiphasige Anwendungen geeignet. Er bietet eine maximale Ausgangsfrequenz von 500 Hz und kann sowohl bei 50 Hz als auch bei 60 Hz betrieben werden. Die kompakten Abmessungen von 144 x 350 x 203 mm und die Schutzart IP21 machen ihn ideal für den Einsatz in industriellen Umgebungen. Der ATV630 verfügt über integrierte Sicherheitsfunktionen, einschließlich Safe Torque Off (SIL3), und unterstützt eine Vielzahl von Steuerungstypen, einschließlich asynchroner und synchroner Motoren. Mit seiner flexiblen Kommunikationsschnittstelle und den erweiterten E/A-Optionen ist dieser Frequenzumrichter eine ausgezeichnete Wahl für moderne Automatisierungslösungen.

Produktinfos

Maximale Leistung: 2,2 kW
Eingangsspannung: 380-480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Maximale Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. Ausgangsspannung: 480 V
Nennausgangsstrom: 5,6 A
Schutzart (IP): IP21
Abmessungen (B x H x T): 144 x 350 x 203 mm
Überlast Normalbetrieb: 110% für 60s
Überlast Hohe Überlast: 150% für 60s
Integrierte Sicherheitsfunktion: SIL3 (Safe Torque Off)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 2.2|480 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 2.2 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 5.6 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 350|480 mm
Breite: 144 mm
Tiefe: 203 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 6
Anzahl der digitalen Ausgänge: 0
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
