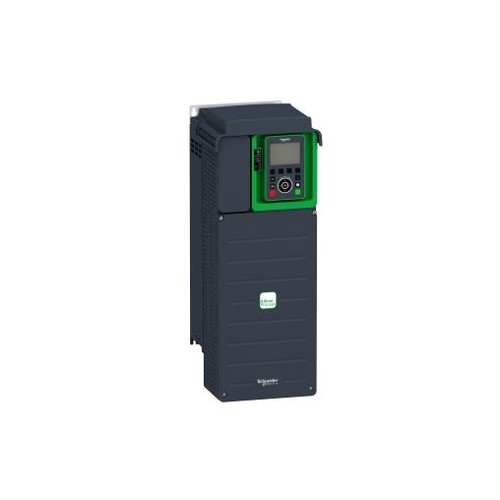

ATV630D15N4 SCHNEIDER Frequenzumrichter ATV630 IP21 15kW 3x400V C2-Filter

23480016
5205235
1 Stk
3606480701382
73606480701381
IN
8504409590
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV650, mit Hauptschalter. Abmessungen 211 x 546 x 232 mm, Leistung KW 15 kW. Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV630D15N4 von SCHNEIDER ist eine hochleistungsfähige Lösung für variable Geschwindigkeitsregelungen mit einer maximalen Leistung von 15 kW. Er ist für den Betrieb bei einer Netzspannung von 380 bis 480 V ausgelegt und bietet eine maximale Ausgangsfrequenz von 500 Hz. Mit einer Nennausgangsstromstärke von 31,7 A eignet sich dieser Umrichter ideal für den Einsatz in industriellen Anwendungen, insbesondere zur Steuerung von Asynchron- und Synchronmotoren. Die Schutzart IP21 gewährleistet einen zuverlässigen Betrieb in geschützten Umgebungen. Die kompakten Abmessungen von 211 x 546 x 232 mm ermöglichen eine einfache Integration in bestehende Systeme. Zudem bietet der ATV630 integrierte Sicherheitsfunktionen und vielseitige Kommunikationsmöglichkeiten, was ihn zu einer flexiblen Wahl für moderne Automatisierungslösungen macht.

Produktinfos

Maximale Leistung: 15 kW
Netzspannung: 380-480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Schutzart (IP): IP21
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 31,7 A
Abmessungen (B x H x T): 211 x 546 x 232 mm
Relative Netzfrequenztoleranz: 5 %
Relative Netzspannungstoleranz: 10 %
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 15|480 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 15 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 31.7 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 546|480 mm
Breite: 211 mm
Tiefe: 232 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 6
Anzahl der digitalen Ausgänge: 0
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
