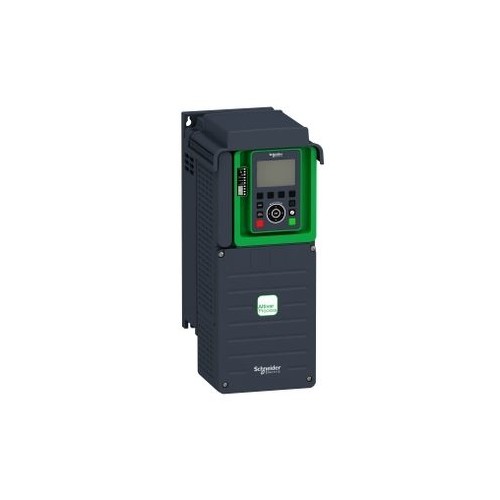

ATV630D11N4 Schneider Frequenzumrichter ATV630 IP21 11kW 3x400V C2-Filter

23466100
5205234
1 Stk
3606480758164
73606480758163
ID
8504409590
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV650, mit Hauptschalter. Abmessungen 171 x 409 x 233 mm, Leistung KW 11 kW. Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV630 von Schneider Electric ist eine leistungsstarke Lösung für die Regelung von Asynchron- und Synchronmotoren. Mit einer maximalen Leistung von 11 kW und einer Eingangsspannung von 380 bis 480 V bietet er hohe Flexibilität und Effizienz in industriellen Anwendungen. Der Umrichter erreicht eine maximale Ausgangsfrequenz von 500 Hz und ist mit einer Schutzart von IP21 ausgestattet, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Die integrierten Sicherheitsfunktionen, wie die sichere Anlaufsperre (Safe Torque Off), gewährleisten einen zuverlässigen Betrieb. Mit einer Nennausgangsstrom von 23,5 A und kompakten Abmessungen von 171 x 409 x 233 mm ist der ATV630 die perfekte Wahl für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Eingangsspannung: 380-480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung (quadratische Belastung): 11 kW
Max. abgegebene Leistung (lineare Belastung): 11 kW
Schutzart (IP): IP21
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 23,5 A
Abmessungen: 171 x 409 x 233 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 11 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 11 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 23.5 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 409 mm
Breite: 171 mm
Tiefe: 233 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 6
Anzahl der digitalen Ausgänge: 0
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
