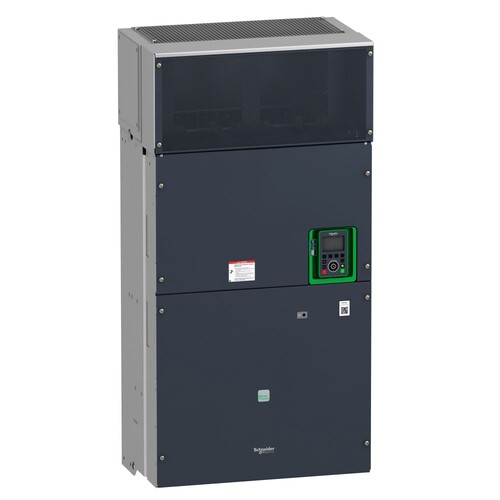

ATV630C25N4 Schneider E. Frequenzumrichter ATV630, 250 kW, 380 4

28483148
3314046
1 Stk
3606481154729
CN
8504409590
Dieser Altivar Process ATV600 Frequenzumrichter kann 3-phasige Synchron- und Asynchronmotoren antreiben. Er verfügt standardmäßig über 3 eingebaute RJ45-Kommunikationsanschlüsse, 1 Ethernet-Anschluss, 2 serielle Anschlüsse. Es funktioniert bei einer Nennversorgungsspannung von 380V bis 480V AC. Durch den innovativen Stop and Go-Betrieb spart dieser Antrieb im Standby-Betrieb bis zu 30 % Energie ohne zusätzliche Kosten. Er eignet sich für Motoren mit einer Leistung von bis zu 250 kW / 400 PS für Anwendungen, die eine leichte Überlast erfordern (bis zu 120 %). Er eignet sich für Motoren mit einer Leistung von bis zu 220 kW / 300 PS für Anwendungen, die eine erhebliche Überlast erfordern (bis zu 150 %). Er wiegt 203 kg und hat die folgenden Abmessungen: 598 mm breit, 1195 mm hoch, 380 mm tief. Dieser Antrieb ist auf die Verarbeitung von Flüssigkeiten und Energieeinsparungen ausgerichtet. Er bietet umfassende Flexibilität in den Bereichen Wasser und Abwasser, Bergbau, Mineralien und Metalle, Öl und Gas sowie Lebensmittel und Getränke. Zubehör (Lüfterkit, Grafikterminal) und Optionen (E/A-Erweiterungsmodule, Kommunikationsmodule, EMV-Eingangsfilter) sind je nach Umrichterleistung mit Altivar Process ATV600 Umrichtern erhältlich. Es ist für die Montage in vertikaler Position (+/- 10°) an einer Wand vorgesehen. Dieses neue Antriebskonzept erfüllt die wichtigsten Anforderungen von Prozess- und Versorgungsunternehmen in Bezug auf die Anlageneffizienz und die Gesamtbetriebskosten. Da es das Energiemanagement, das Anlagenmanagement und auch die Gesamtleistung des Prozesses unterstützt.
Anmerkungen zur LIMMERT-KI

Der Altivar Process ATV630 Frequenzumrichter von Schneider Electric ist eine leistungsstarke Lösung für die Steuerung von Asynchron- und Synchronmotoren mit einer maximalen Leistung von 250 kW. Er bietet eine Nennversorgungsspannung von 380 bis 480 V und ist mit einem integrierten EMC-Filter ausgestattet, das die Einhaltung der IEC 61800-3 Kategorie C3 gewährleistet. Mit einer Schutzart von IP00 und einer erzwungenen Konvektion zur Kühlung ist er für verschiedene industrielle Anwendungen geeignet. Der ATV630 ermöglicht eine maximale Ausgangsfrequenz von 500 Hz und bietet umfassende Flexibilität in der Prozessautomatisierung, insbesondere in den Bereichen Wasser- und Abwasserwirtschaft, Bergbau und Lebensmittelverarbeitung. Mit einem kompakten Design und einem Gewicht von 203 kg ist er für die Wandmontage konzipiert und erfüllt die Anforderungen an Effizienz und Betriebskosten in modernen Anlagen.

Produktinfos

Produktreihe: Altivar Process ATV600
Gerätetyp: Frequenzumrichter
Anwendung: Prozess und Versorgungsanlagen
Zielprodukt: Asynchronmotoren, Synchronmotoren
EMC-Filter: Integriert, IEC 61800-3 Kategorie C3
Schutzart (IP): IP00
Nennversorgungsspannung: 380...480 V
Kühlung: Erzwungene Konvektion
Versorgungsfrequenz: 50...60 Hz
Motorleistung: 250 kW (Normalbetrieb), 220 kW (Schwerlast)
Maximale Leistung: 400 PS (Normalbetrieb), 300 PS (Schwerlast)
Nennstrom: 451 A (380 V, Normalbetrieb), 366 A (480 V, Normalbetrieb)
Maximale Ausgangsfrequenz: 500 Hz
Nennausgangsstrom: 481 A (2,5 kHz, Normalbetrieb)
Abmessungen (B x H x T): 598 mm x 1195 mm x 380 mm
Gewicht: 203 kg
Maximale Ausgangsspannung: 480 V
Relative Netzspannungstoleranz: 10 %
Relative Netzfrequenztoleranz: 5 %
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 250 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 250 kW
Schutzart (IP): IP00
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 481 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 1190 mm
Breite: 595 mm
Tiefe: 377 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 6
Anzahl der digitalen Ausgänge: 0
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
