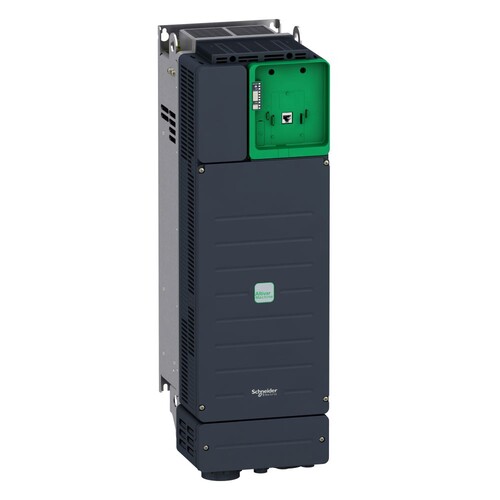

ATV340D30N4E Schneider E. ATV340 ETHERNET IP20 30KW 3X400V C2

27771129
3314032
1 Stk
3606480967092
CN
8504409590
Frequenzumrichter ATV340, IP20, Ethernet Version. Abmessungen 226 x 637 x 274 mm, Leistung KW 30, MTZ CE. Ethernet.
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV340D30N4E von Schneider Electric ist für den Betrieb von Asynchron- und Synchronmotoren konzipiert und bietet eine Nennleistung von 30 kW bei 3 Phasen und einer Spannung von 400 V. Mit einer kompakten Bauweise von 660 mm Höhe, 262 mm Tiefe und einem Gewicht von 27,9 kg ist er ideal für die Wandmontage. Der integrierte EMV-Filter ermöglicht eine einfache Installation, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Der Frequenzumrichter unterstützt eine maximale Ausgangsfrequenz von 500 Hz und ist für eine Umgebungstemperatur von bis zu 50 °C geeignet. Die vielseitigen Kommunikationsprotokolle, einschließlich Ethernet IP, ermöglichen eine nahtlose Integration in moderne Automatisierungssysteme. Der ATV340D30N4E ist ein zuverlässiger Partner für anspruchsvolle Anwendungen in der Industrie.

Produktinfos

Produktserie: Altivar Machine ATV340
Gerätetyp: Frequenzumrichter
Anwendung: Anlage
Montagehalterung: Wand
EMV-Filter: Integriert mit 50 m Motorkabel (EN/IEC 61800-3 Kategorie C2)
Schutzart (IP): IP20
Kühlungstyp: Erzwungene Konvektion
Netzfrequenz: 50...60 Hz +/- 5 %
Anzahl der Netzphasen: 3 Phasen
Nennhilfsspannung: 380...480 V -15...10 %
Motorleistung (kW): 30 kW (hohe Überlast) / 37 kW (Standardüberlast)
Netzstrom: 66,2 A bei 380 V (Standardüberlast)
Netzkurzschlussstrom Ik: 50 kA
Scheinleistung: 47,6 kVA bei 480 V (Standardüberlast) / 40,2 kVA bei 480 V (hohe Überlast)
Maximaler Spitzenstrom: 92,3 A während 60 s (hohe Überlast) / 89,4 A während 60 s (Standardüberlast)
Ausgangsfrequenz: 0,1...500 Hz
Höhe: 660 mm
Tiefe: 262 mm
Produktgewicht: 27,9 kg
Zulässige temporäre Stromverstärkung: 1,5 x In für 60 s (hohe Überlast) / 1,2 x In für 60 s (Standardüberlast)
Umgebungstemperatur bei Betrieb: -15...50 °C ohne Strom Deklassierung (hohe Überlast) / -15...40 °C ohne Strom Deklassierung (Standardüberlast)
Umgebungstemperatur bei Lagerung: -40...70 °C
Standards: EN/IEC 61800-3, UL 508C, IEC 61000-3-12
Markierung: CE
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Netzspannung: 380|480 V
    Eingangsphasenzahl: 3
    Ausgangsphasenzahl: 3
    Max. Ausgangsfrequenz: 500 Hz
    Netzfrequenz: 50/60 Hz
    Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 37|480 kW
    Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 37 kW
    Schutzart (IP): IP20
    Relative symmetrische Netzfrequenztoleranz: 5 %
    Relative symmetrische Netzspannungstoleranz: 10 %
    Max. Ausgangsspannung: 480 V
    Nennausgangsstrom I2N: 66.2 A
    Weitere Details
    Mit Bedienelement: Nein
    Einsatz im Industriebereich zulässig: Ja
    Einsatz im Wohn- und Gewerbebereich zulässig: Nein
    Unterstützt Protokoll für TCP/IP: Ja
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 2
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen sonstige: 1
    Mit optischer Schnittstelle: Nein
    Mit PC-Anschluss: Ja
    Bremschopper integriert: Nein
    4-Quadrantenbetrieb möglich: Ja
    Art des Umrichters: EV009484|480
    Höhe: 660|480 mm
    Breite: 213 mm
    Tiefe: 262 mm
    Leistungsaufnahme: 0
    Anzahl der digitalen Eingänge: 8
    Anzahl der digitalen Ausgänge: 1
    Anzahl der analogen Eingänge: 3
    Anzahl der analogen Ausgänge: 2
