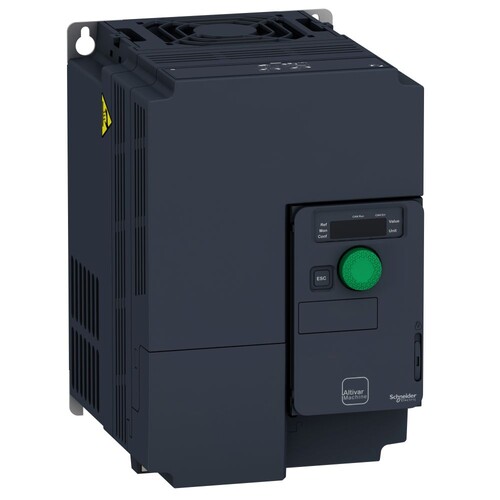

ATV320U55N4C Schneider E. Frequenzumrichter ATV320, 5,5 kW, 380..

28785261
3304596
1 Stk
3606489917791
73606489917790
ID
8504409590
Die Produktreihe Altivar Machine ATV320 ist ein Angebot an drehzahlvariablen Antrieben, das für Erstausrüster (OEMs) entwickelt wurde. Sein kompakter Formfaktor ermöglicht die vertikale Stapelung von Antrieben in Maschinengestellen. Er arbeitet mit einer Nennleistung von bis zu 5,5 kW / 7,5 PS und einer Nennspannung von 380 V bis 500 V AC. Seine robuste Bauweise mit beschichteten Leiterplatten der Klasse 3C3 nach IEC 60721-3-3 ermöglicht die Verlängerung der Maschinenverfügbarkeit unter rauen Umgebungsbedingungen. Wie zum Beispiel bei Umgebungstemperaturen von bis zu 60°C, ohne dass eine zusätzliche Kühlung erforderlich ist. Er verfügt über Funktionen, die für die gängigsten Anwendungen geeignet sind, einschließlich Drehmoment- und Drehzahlgenauigkeit bei sehr niedrigen Drehzahlen, hohe dynamische Leistung mit Flussvektorregelung ohne Sensor. Es ermöglicht auch die Parallelschaltung von Motoren und speziellen Antrieben unter Verwendung des Spannungs-/Frequenzverhältnisses und der statischen Drehzahlgenauigkeit und Energieeinsparung für Synchronmotoren mit offenem Regelkreis. Es wiegt 2,2 kg und hat die Maße 150 mm Breite, 232 mm Höhe und 172 mm Tiefe. Altivar Machine ATV320 deckt einfache und fortgeschrittene Anwendungsanforderungen in den Bereichen Verpackung, Materialhandhabung, Textil, Materialbearbeitung, mechanische Antriebe und Hebevorgänge ab. Es entspricht IEC, UL, TUV, KC und anderen internationalen Normen. Montagezubehör und externe Optionen (Bremswiderstände, Netzdrosseln, Motordrosseln, zusätzliche EMV-Filter) sind für Altivar Machine ATV320 Umrichter erhältlich. Die Art des externen Zubehörs und der Optionen hängt von der Umrichterleistung ab. Das Produkt wird in zwei Packungen geliefert. Es ist für die Montage in vertikaler Position auf einem Paneel vorgesehen, dank 4 Befestigungslöchern. Er ist vollständig in die EcoStruxure-Maschine von Schneider Electric über DTM integriert. Es ist möglich, ATV320-Antriebe direkt in der SoMachine- und SoMove-Software mit Hilfe desselben Software-Bausteins (DTM) zu konfigurieren, zu steuern und zu diagnostizieren. Er ist umweltfreundlich und erfüllt Richtlinien wie RoHS, WEEE, etc. zum Umweltschutz.
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV320 von Schneider Electric ist eine leistungsstarke Lösung für komplexe Maschinen mit einer Nennleistung von 5,5 kW und einer Betriebsspannung von 380 bis 500 V. Mit einem kompakten Design und einer Schutzart IP20 ist er ideal für Anwendungen in rauen Umgebungen. Der ATV320 unterstützt sowohl Synchron- als auch Asynchronmotoren und bietet eine hohe dynamische Leistung dank der Fluxvektorregelung ohne Sensor. Mit einem integrierten Klasse C2 EMC-Filter und einer robusten Bauweise ist dieser Frequenzumrichter für den Einsatz in verschiedenen Industrien geeignet, darunter Verpackung, Materialhandhabung und mechanische Antriebe. Die einfache Integration in die EcoStruxure-Maschine von Schneider Electric ermöglicht eine effiziente Steuerung und Diagnose. Der ATV320 ist umweltfreundlich und erfüllt internationale Standards wie IEC, UL und RoHS.

Produktinfos

Produktreihe: Altivar Machine ATV320
Produkttyp: Frequenzumrichter
Anwendung: Komplexe Maschinen
Motortyp: Synchronmotor, Asynchronmotor
Bauform des Steuerblocks: Kompakt
EMC-Filter: Klasse C2, integriert
Schutzart (IP): IP20, IEC 61800-5-1, IEC 60529
UL-Schutzart: Typ 1 (mit Konformitätskit)
Kühlung: Lüfter
Netzphasen: 3 Phasen
Nennversorgungs-Spannung: 380...500 V, -15...10 %
Versorgungsfrequenz: 50...60 Hz, -5...5 %
Motorleistung: 5.5 kW
Leistungsaufnahme (hp): 7.5 hp
Leitungsstrom: 19.8 A bei 380 V, 15.2 A bei 500 V
Stromstärke Isc: 22 kA
Scheinleistung: 13.2 kVA bei 500 V
Dauerstrom: 14.3 A bei 4 kHz
Max. Transistorstrom: 21.5 A für 60 s
Leistungsbereich: 5.5...7.5 kW bei 380…500 V
Abmessungen (B x H x T): 150 mm x 232 mm x 172 mm
Gewicht: 2.2 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|500 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 599 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 5.5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 5.5 kW
Schutzart (IP): IP20
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 550 V
Nennausgangsstrom I2N: 14.3 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|500
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 1
Mit optischer Schnittstelle: Nein
Mit PC-Anschluss: Ja
Bremschopper integriert: Ja
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|500
Höhe: 232 mm
Breite: 150 mm
Tiefe: 178 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 6
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 1
