ATV320U07N4B Schneider E. ATV320B IP20 0,75KW 3X400V C2-FILTER

24504369
2972497
1 Stk
3606480966408
73606480966407
ID
8504409590

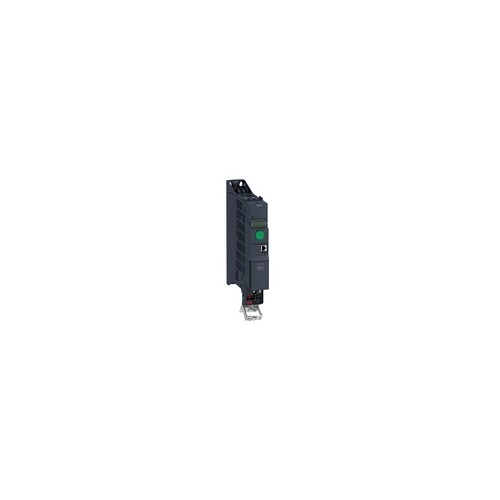

Frequenzumrichter ATV320, Buch. Abmessungen 45 x 325 x 245 mm, Leistung KW 0,75 kW. Versorgungsspannung 3-phasig, 380-500 V 50/60 Hz mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV320 von Schneider Electric ist eine leistungsstarke Lösung für Antriebe mit variabler Geschwindigkeit. Mit einer Motorleistung von 0,75 kW und einer Nennbetriebsspannung von 380 bis 500 V ist er ideal für komplexe Maschinenanwendungen geeignet. Der integrierte EMV-Filter der Klasse C2 gewährleistet eine hohe Störfestigkeit, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Mit einem kompakten Gehäuse von 45 mm Breite, 245 mm Höhe und 325 mm Tiefe ist der ATV320 für die Montage im Schaltschrank konzipiert. Er unterstützt verschiedene Kommunikationsprotokolle wie Modbus und CANopen und bietet eine maximale Ausgangsfrequenz von 599 Hz. Der Frequenzumrichter ist einfach in Betrieb zu nehmen und ermöglicht eine präzise Steuerung von Asynchron- und Synchronmotoren.

Produktinfos

Baureihe: Altivar Machine ATV320
Produktart: Frequenzumrichter
Antrieb: variabel
Gehäusetyp: Buch
Montagemodus: Schaltschrank
Nennbetriebsspannung: 380 - 500 V
Nennausgangsstrom: 2,3 A
Motorleistung: 0,75 kW
EMV-Filter: Klasse C2
Schutzart (IP): IP20
Breite: 45,0 mm
Höhe: 245,0 mm
Tiefe: 325,0 mm
Gewicht: 2,5 kg
Max. Ausgangsfrequenz: 599 Hz
Netzfrequenz: 50/60 Hz
Max. Ausgangsspannung: 500 V
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|500 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 599 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 0.75 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 0.75 kW
Schutzart (IP): IP20
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 500 V
Nennausgangsstrom I2N: 2.3 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|500
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 1
Mit optischer Schnittstelle: Nein
Mit PC-Anschluss: Ja
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|500
Höhe: 325 mm
Breite: 45 mm
Tiefe: 245 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 6
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 1
