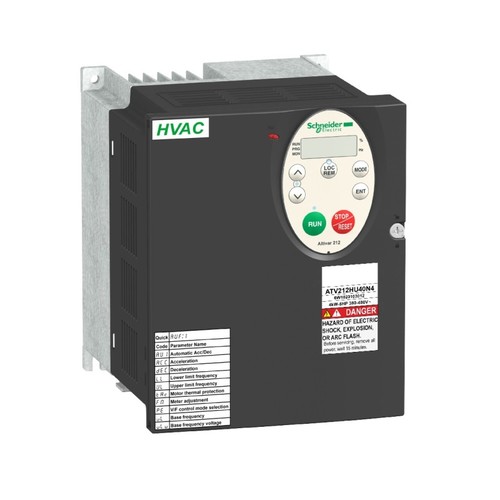

ATV212HU55N4 Schneider E. ATV212 IP20 5,5KW 3X400V C2

20939990
2769391
1 Stk
3606480322495
73606480322494
ID
8504409590
Umrichter für HLK-Anwendungen. Frequenzumrichter ATV212, EMV, IP21. Leistung KW 5,5 kW. Netz 380-480 V, 3-phasig, 50 / 60 Hz, anreihbar. Keine zusätzliche DC-Drossel erforderlich (Stromklirrfaktor THDi 35 %). Klasse C2 integriert (bei Schutzart IP 55 auch Klasse C1 möglich). Plug & Drive-Ausführung für sofortige Inbetriebnahme nach dem Anschließen. Max. Überlastmoment 120 %. Integrierte Kommunikationsbusse der Gebäudetechnik Modbus, BACNet, METASYS N2, APOGEE FLN. Steckbare Optionskarten für LonWorks. Low Harmonic Technologie (LHT) für den umweltfreundlichen Einsatz. Es ist kein Zubehör zur Reduzierung der Oberwellenströme wie in der Vorschrift für Gebäude erforderlich (keine DC-Drossel, Netzdrosseln) THDi (Stromklirrfaktor) 35 % (IEC 61000-3-12 48 %). Selbstanpassung der Hoch- und Auslauframpen, zur Optimierung des Energieverbrauchs. Dezentrales Bedienterminal für Selbsteinstellung der Funktionen und Fernladen/-speichern der Konfigurationen. Ausgezeichnete Festigkeit unter schwierigen Umgebungsbedingungen (50 °C im Dauerbetrieb).
Anmerkungen zur LIMMERT-KI

Der Altivar 212 von Schneider Electric ist ein leistungsstarker Frequenzumrichter, der speziell für den Betrieb mit Asynchronmotoren konzipiert wurde. Mit einer Motorleistung von 5,5 kW und einer maximalen Ausgangsfrequenz von 200 Hz eignet sich dieser Umrichter ideal für Anwendungen in der HVAC-Technologie, insbesondere für Pumpen und Ventilatoren. Der Altivar 212 unterstützt eine Versorgungsspannung von 380 bis 480 V und ist für den Betrieb mit 3 Phasen ausgelegt. Der integrierte EMC-Filter der Klasse C2 gewährleistet eine hohe elektromagnetische Verträglichkeit. Mit einem kompakten Design von 142 mm Breite, 184 mm Höhe und 126 mm Tiefe ist der Umrichter einfach zu installieren und zu integrieren. Die Schutzart IP21 bietet einen gewissen Schutz gegen Staub und Feuchtigkeit, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Der Altivar 212 ist eine ausgezeichnete Wahl für energieeffiziente Lösungen in industriellen Anwendungen.

Produktinfos

Gerätetyp: Frequenzumrichter
Modell: Altivar 212
Motorleistung: 5,5 kW
Motorleistung (hp): 7,5 hp
Versorgungsspannung: 380...480 V
Versorgungsfrequenz: 50...60 Hz
Anzahl der Phasen: 3
Nennstrom bei 380 V: 10,9 A
Nennstrom bei 480 V: 8,6 A
Max. Ausgangsstrom: 12 A
Max. transienter Strom: 13,2 A für 60 s
Max. Ausgangsfrequenz: 200 Hz
Schutzart (IP): IP21
EMC-Filter: Klasse C2
Abmessungen (B x H x T): 142 x 184 x 126 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 200 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 5.5|480 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 5.5 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 12 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Ja
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Mit PC-Anschluss: Ja
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Nein
Art des Umrichters: EV009484|480
Höhe: 184|480 mm
Breite: 142 mm
Tiefe: 150 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 3
Anzahl der digitalen Ausgänge: 0
Anzahl der analogen Eingänge: 2
Anzahl der analogen Ausgänge: 1
