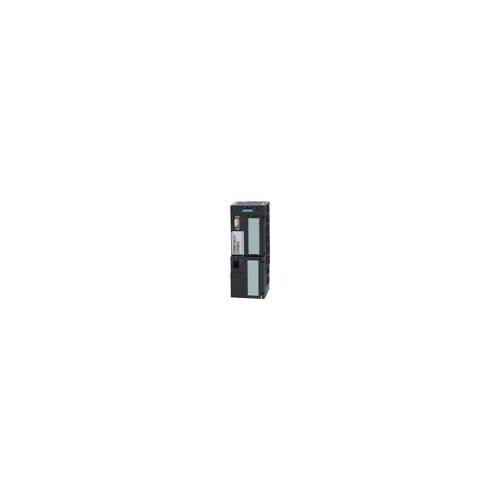

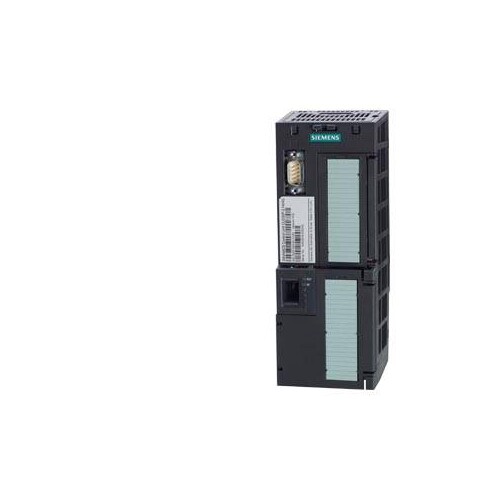

6SL3243-0BB30-1PA3 Siemens SINAMICS CU230P 2 DP

31873136
1 Stk
4042948665886
GB
85049090
6SL3243-0BB30-1PA3
beantwortete(n) Fragen weitere Varianten
SINAMICS G120 Control Unit CU230P-2 DP integriert PROFIBUS-DP 6 DI, 3 DO, 4 AI, 2 AO 1 Motortemperatur- Sensor-Eingang 2 PSU-out (DC 10V, DC 24V) 1 PSU-in (DC 24V) USB-und MMC-Interface Schutzart IP20 Control Unit SINAMICS Control Unit CU230P-2 DP der Spezialist für Pumpen, Lüfter und Kompressoren für den modularen Frequenzumrichter SINAMICS G120 und/oder SINAMICS G120P. Die Control Unit CU230P-2 ist Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel). Die SINAMICS Steuerungseinheit ist speziell für Antriebe mit integrierter Technologiefunktion in der Gebäudetechnik und Prozessindustrie konzipiert. Die Control Unit CU230P-2 steuert und überwacht das Leistungsteil (Power Module) und den angeschlossenen Motor in mehreren wählbaren Regelungsarten. Sie ermöglicht die Kommunikation zu einer lokalen oder zentralen Steuerung sowie zu Überwachungseinrichtungen und dient zum Anschluss aller prozessrelevanten Hilfsaggregate und externer Komponenten wie Sensoren, Ventile, Schütze, usw. Die I/O-Schnittstelle, die Feldbus-Schnittstellen und die zusätzlichen Software-Funktionen unterstützen die Applikation der Gebäudetechnik und der Prozessindustrie optimal.Mit der Auswahl der CU230P-2 wird die Kommunikationsschnittstelle des Umrichters festgelegt. Es stehen folgende integrierte Kommunikationsvarianten zur Verfügung: CU230P-2 HVAC mit den Protokollen USS, Modbus RTU, BACnet MS/TP, P1 Protokoll für Heizung, Klima und Lüftung. CU230P-2 DP PROFIBUS sowie CU230P-2 PN PROFINET, EtherNet/IP für die Prozessindustrie. Im System SINAMICS G120 kann die Control Unit mit folgenden Power Modules betrieben werden: PM240-2 (0,55 kW bis 132 kW) und PM240 (bis 250 kW). Im System SINAMICS G120P wird die Control Unit mit folgenden Power Modules betrieben: PM230 (bis 90 kW), PM 240 (bis 132 kW). SINAMICS - einfach mein Antrieb.
Anmerkungen zur LIMMERT-KI

Die SINAMICS CU230P-2 DP von Siemens ist eine hochmoderne Steuerungseinheit für Frequenzumrichter, die speziell für Anwendungen in der Gebäudetechnik und Prozessindustrie entwickelt wurde. Mit einer Betriebsspannung von 24 V DC und einer maximalen Umgebungstemperatur von bis zu 70 °C bietet diese Einheit eine hohe Flexibilität und Zuverlässigkeit. Die CU230P-2 DP unterstützt PROFIBUS DP für die Kommunikation und verfügt über 6 digitale Eingänge sowie 4 analoge Eingänge. Mit einer Schutzart von IP20 ist sie für den Einsatz in geschützten Umgebungen geeignet. Die kompakte Bauform mit Abmessungen von 73 mm Breite, 199 mm Höhe und 65,5 mm Tiefe macht sie ideal für verschiedene Installationsanforderungen. Diese Steuerungseinheit ist die perfekte Lösung für Pumpen, Lüfter und Kompressoren im modularen Frequenzumrichter SINAMICS G120.

Produktinfos

Betriebsspannung: DC 24 V
Betriebsspannung Bereich: DC 20 ... 29 V
Umgebungstemperatur: -10 ... 60 °C
Max. Umgebungstemperatur: -40 ... 70 °C
Relative Luftfeuchtigkeit: 95 %
Kommunikation: PROFIBUS DP
Max. Stromverbrauch: 0,50 A
Max. Leistungsaufnahme: 5,50 W
Digitale Eingänge: 6
Schaltpegel 0→1: 11 V
Analog/Digitale Eingänge: 4
Analogausgänge: 2
Schutzart: IP20
Netto Gewicht: 0,61 kg
Breite: 73,0 mm
Höhe: 199,0 mm
Tiefe: 65,5 mm
Signal Kabel Querschnitt: 0,15 ... 1,50 mm²
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Weitere Details
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Ja
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 1
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 5
Anzahl der HW-Schnittstellen USB: 1
Anzahl der HW-Schnittstellen parallel: 0
Mit optischer Schnittstelle: Nein
Mit PC-Anschluss: Ja
Höhe: 199 mm
Breite: 73 mm
Tiefe: 65.5 mm
Anzahl der digitalen Eingänge: 6
Anzahl der digitalen Ausgänge: 3
Anzahl der analogen Eingänge: 2
Anzahl der analogen Ausgänge: 2
