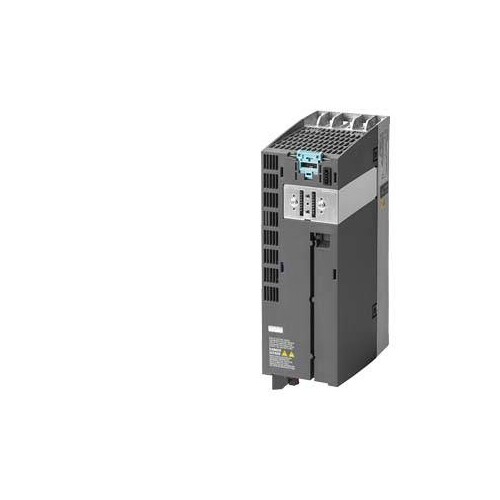

6SL3210-1PE21-4UL0 Siemens SINAMICS Power Module

28067753
1 Stk
4042948666067
GB
85044095
6SL3210-1PE21-4UL0
beantwortete(n) Fragen weitere Varianten
SINAMICS Power Module PM240-2 ungefiltert mit integriertem Brems-Chopper 3AC380-480V+10/-10% 47-63Hz Leistung hohe Überlast: 4kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -10 bis +50°C, Leistung geringe Überlast: 5,5kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -10 bis +40°C 291x 100x 165 (HxBxT), FSB Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.6 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
Anmerkungen zur LIMMERT-KI

Das Siemens SINAMICS Power Module 6SL3210-1PE21-4UL0 ist eine hochmoderne Lösung für industrielle Anwendungen, die eine zuverlässige Steuerung und Energieeffizienz bietet. Mit einer Eingangsspannung von 380 bis 480 V und einem Nennausgangsstrom von bis zu 17,20 A eignet sich dieses Modul ideal für Anwendungen mit hohen Leistungsanforderungen. Die integrierte Luftkühlung sorgt für eine effiziente Wärmeabfuhr, während die Schutzart IP20 den Einsatz in geschützten Umgebungen gewährleistet. Mit einem Wirkungsgrad von 97 % und einem Geräuschpegel von nur 62 dB ist dieses Modul sowohl leistungsstark als auch leise im Betrieb. Die kompakten Abmessungen von 100 x 292 x 165 mm und ein Gewicht von 2,90 kg machen die Installation einfach und flexibel. Dieses Power Module ist perfekt für den Einsatz in Maschinenbau und Automatisierungstechnik geeignet.

Produktinfos

Eingangsphasenzahl: 3 AC
Netzspannung: 380 ... 480 V ±10 %
Netzfrequenz: 47 ... 63 Hz
Nennausgangsstrom (LO): 17.20 A
Nennausgangsstrom (HO): 15.30 A
Ausgangsphasenzahl: 3 AC
Nennausgangsspannung: 400 V
Nennleistung (LO): 5.50 kW
Nennleistung (HO): 4.00 kW
Max. Ausgangsstrom: 20.40 A
Pulsfrequenz: 4 kHz
Leistungsfaktor λ: 0.85
Wirkungsgrad η: 0.97
Geräuschpegel (1m): 62 dB
Leistungsverlust: 0.15 kW
Kühlung: Interne Luftkühlung
Betriebstemperatur (LO): -5 ... 40 °C
Betriebstemperatur (HO): -5 ... 50 °C
Schutzart (IP): IP20

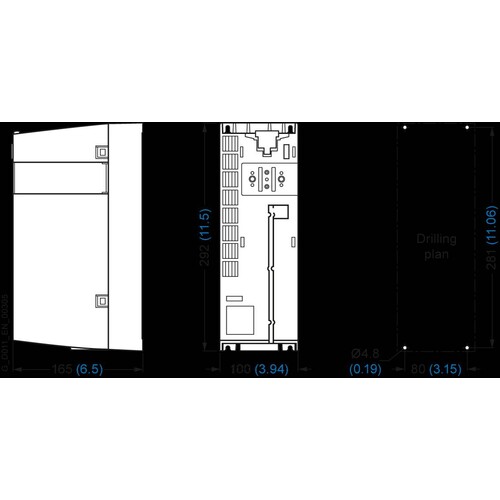

Abmessungen (B x H x T): 100.0 x 292.0 x 165.0 mm
Netzanschluss: Steckbare Schraubklemmen
Max. Kabellänge (geschirmt): 50 m
Max. Kabellänge (ungeschirmt): 100 m
Gewicht: 2.90 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 550 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 5.5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 4 kW
Schutzart (IP): IP20
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Nennausgangsstrom I2N: 13.2 A
Weitere Details
Mit Bedienelement: Nein
Einsatz im Industriebereich zulässig: Nein
Einsatz im Wohn- und Gewerbebereich zulässig: Nein
Unterstützt Protokoll für PROFIBUS: 100
Unterstützt Protokoll für CAN: 292
Unterstützt Protokoll für INTERBUS: IP20
Unterstützt Protokoll für ASI: 165
Unterstützt Protokoll für PROFINET IO: 4
Unterstützt Protokoll für PROFINET CBA: 550
Unterstützt Protokoll für Foundation Fieldbus: 3
Unterstützt Protokoll für EtherNet/IP: 3
Unterstützt Protokoll für AS-Interface Safety at Work: U-Umrichter
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für PROFIsafe: 13.2
Unterstützt Protokoll für SafetyBUS p: 5
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Mit PC-Anschluss: 100
Bremschopper integriert: Ja
4-Quadrantenbetrieb möglich: Nein
Art des Umrichters: U-Umrichter
Höhe: 292 mm
Breite: 100 mm
Tiefe: 165 mm
