LV429489 Schneider E. VIGIBLOCK MH F.NSX100/160 4P 220/

10169880
1862184
1 Stk
3606481298553
13606481298550
IT
8536303099

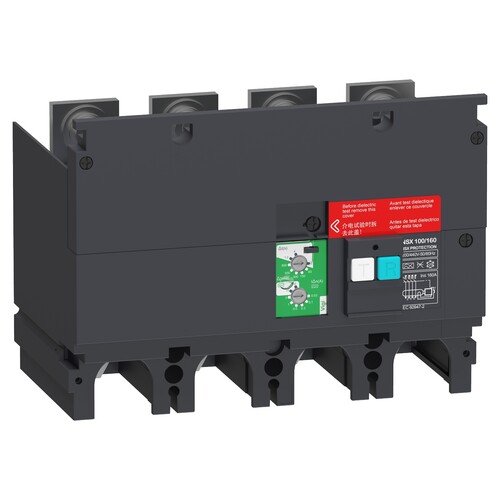

Dies ist ein Vigi-Zusatzmodul für ComPact NSX 100/160, das den Fehlerstromschutz bietet. Er wird für 4-polige Leistungsschalter verwendet. Die Betriebsspannung liegt zwischen 200 und 440 VAC 50/60 Hz. Die Differenzstromempfindlichkeit ist von 30 mA bis 30 A einstellbar. Er wird direkt auf die Geräteanschlussklemmen aufgesteckt und betätigt bei einem Fehler durch Fehlerstrom direkt den Auslöser. Dieses Vigi-Zusatzmodul wird intern von der Spannung des Verteilernetzes gespeist, auch wenn es nur von 2 Phasen versorgt wird. Es ist konform mit der Norm IEC 60947-2, Anhang B.
Anmerkungen zur LIMMERT-KI

Das VigiPacT Fehlerstromschutz-Zusatzmodul von Schneider Electric ist speziell für die ComPacT NSX 100/160 Leistungsschalter konzipiert. Mit einer Betriebsspannung von 200 bis 440 V AC und einer Frequenz von 50/60 Hz bietet es eine zuverlässige Lösung für den Erdschlussschutz. Die Differenzstromempfindlichkeit ist flexibel einstellbar von 30 mA bis 30 A, und die maximale Ansprechverzögerungszeit beträgt bis zu 4 Sekunden. Dieses Modul ist einfach auf die Geräteanschlussklemmen aufsteckbar und gewährleistet eine schnelle Reaktion im Fehlerfall. Mit der Schutzklasse II ist es für den Einsatz in verschiedenen Umgebungen geeignet und entspricht den Normen IEC 60947-2. Die VigiPacT Erweiterung ist eine ideale Wahl für moderne elektrische Installationen, die Sicherheit und Effizienz erfordern.

Produktinfos

Produktfamilie: ComPacT NSX 100/160
Anzahl der Pole: 4P
Betriebsspannung: 200 - 440 V AC
Netzwerkfrequenz: 50/60 Hz
Bemessungsstrom: 100 A / 160 A
Erdschlussschutz: Ja
Erdschlussempfindlichkeit: 30 mA bis 30 A
Max. Ansprechverzögerungszeit: 4 s
Schutzklasse für Stromschläge: Klasse II
Normen: IEC 60947-2
Überspannungskategorie: IV
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Max. Bemessungsbetriebsspannung Ue: 440|440 V
Bemessungsfehlerstrom: 0.03|30 A
Max. Ansprechverzögerungszeit: 4000 ms
Bemessungssteuerspeisespannung AC 50 Hz: 200|440 V
Bemessungssteuerspeisespannung DC: 200|440 V
Verzögerungszeit einstellbar: 1|440
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 200|440 V
