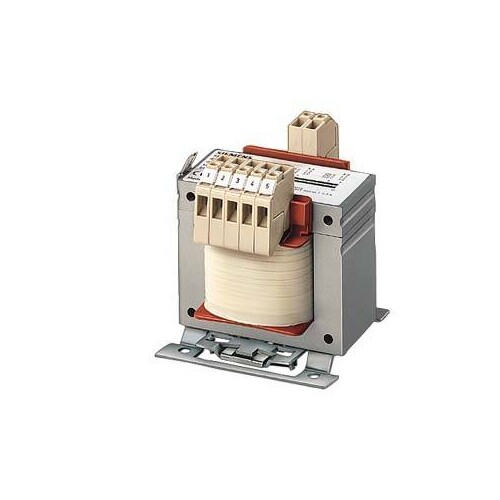

4AM6542-5AT10-0FA0 SIEMENS Transformator Sitas Phasen

20867568
4986378
1 Stk
4001869902067
CZ
85043200
weitere Infos weitere Infos ausblenden
Siemens
4AM6542-5AT10-0FA0
beantwortete(n) Fragen weitere Varianten
TRANSFORMATOR SITAS, PHASEN:1, PN/PN(S6)(KVA):2,5 /13,3, UPRI(V):400+/-5%, USEC(V):230, ISEC(A):10,9, F(HZ):50...60, SCHALTGR./SCHIRMW.:II0 /0, TA/ISOKL:40 /B, IP00, ANSCHLUSS:SCHRAUB-/FLACHSTECK- ANSCHLUSS, MONTAGE:SCHRAUBEN, EN 61558-2-1, -2-2, -2-4 UL/CSA-RECOGNIZED STEUERTRANSFORMATOR TRENNTRANSFORMATOR Die Transformatoren 4AM vereinen sämtliche Eigenschaften von Einphasen-Sicherheits-, Trenn-, Steuer- bzw. Netztransformatoren. Damit meistern Sie jeden Anwendungsfall mit Bravour. Die Steuertransformatoren zeichnen sich darüber hinaus durch ihre Kurzzeitleistung aus.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Transformator SITAS 4AM6542-5AT10-0FA0 von Siemens ist ein leistungsstarker Einphasen-Transformator mit einer Nennleistung von 2,5 kVA und einer Kurzzeit-Vektorleistung von 13,3 kVA. Er bietet eine Primärspannung von 400 V und eine Sekundärspannung von 230 V, ideal für eine Vielzahl von Anwendungen in der Industrie. Mit einer Schutzart von IP00 und einer Betriebstemperatur von bis zu 40 °C ist dieser Transformator für den Einsatz in geschützten Umgebungen konzipiert. Die Montage erfolgt über Schrauben und die elektrischen Anschlüsse sind als Schraub- und Tab-Anschlüsse ausgeführt. Der Transformator ist gemäß den Normen EN 61558-2-1, -2-2, -2-4 zertifiziert und bietet eine hohe Effizienz von 96%.

Produktinfos

Phasenanzahl: 1
Nennleistung (kVA): 2,5 / 13,3
Primärspannung (V): 400 +/- 5%
Sekundärspannung (V): 230
Sekundärstrom (A): 10,9
Frequenz (Hz): 50...60
Anzahl der Schirmwicklungen: 0
Kurzzeit-Vektorleistung (V·A): 13 300
Relative Kurzschluss-Spannung (%): 1,6
Schutzart (IP): IP00
Betriebstemperatur (°C): 40
Montageart: Schrauben
Breite (m): 0,194
Höhe (m): 0,18
Tiefe (m): 0,178
Konstruktion des Eisenkerns: EI 192/110
Anschlussart: Schraub-/Tab-Anschluss
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20484653
    Preisanzeige nur nach Anmeldung
    20824588
    Preisanzeige nur nach Anmeldung
    02012607
    Preisanzeige nur nach Anmeldung
    02260925
    Preisanzeige nur nach Anmeldung
    02040068
    Preisanzeige nur nach Anmeldung
    01336370
    Preisanzeige nur nach Anmeldung
    01336398
    Preisanzeige nur nach Anmeldung
    01336384
    Preisanzeige nur nach Anmeldung
    02012600
    Preisanzeige nur nach Anmeldung
    20867120
    Preisanzeige nur nach Anmeldung
    26313701
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/4AM6542-5AT10-0FA0

    Produktinfos

    Ausgeführt als Sicherheits-Transformator: 0|400
    Ausgeführt als Trenn-Transformator: 0|380
    Ausgeführt als Spar-Transformator: Nein
    Bemessungsscheinleistung: 2500 VA
    Primärspannung 1: 420|420 V
    Sekundärspannung 1: 230|230 V
    Kurzschlussfest: Nein
    Breite: 194|380 mm
    Höhe: 180|420 mm
    Tiefe: 178|230 mm
    Schutzart (IP): IP00
    Weitere Details
    Primärspannung 2: 400|400 V
    Primärspannung 3: 380|380 V
    Primärspannung 5: 0 V
    Primärspannung 6: 2500 V
    Primärspannung 8: 0 V
    Primärspannung 9: 1.6 V
    Sekundärspannung 3: B V
    Sekundärspannung 4: IP00 V
    Sekundärspannung 5: 0 V
    Sekundärspannung 6: 0 V
    Sekundärspannung 7: 230|230 V
    Sekundärspannung 8: 178|400 V
    Sekundärspannung 9: 0 V
    Isolierstoff-Klasse gemäß IEC 85: B
    Relative Kurzschlussspannung uk: 1.6 %
    Ringkern: Nein
    Geeignet für Platinenmontage: Nein
    Geeignet für Reiheneinbau: 0|420
    Leiter-Material: sonstige
