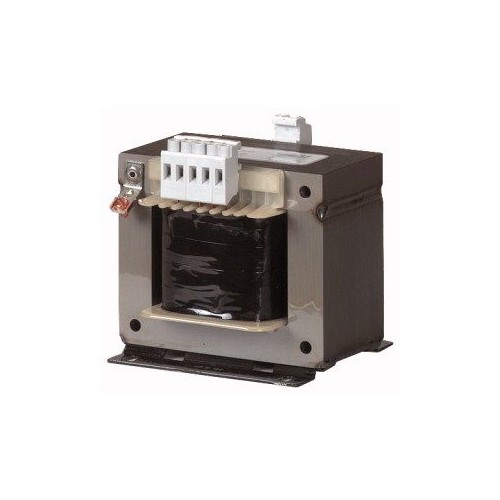

204982 EATON STN0,315(400/230) STEUERTRAFO STN

02276892
1838975
1 Stk
4015082049829
HU
8504318090
Steuertransformator, Sortiment: Einphas. Steuertransformatoren ST¿, Grundfunktion: Einphasige STN Steuertransformatoren, Nenneingangsspannung: 400± 5 % V, Nennausgangsspannung: 230 V, Nennleistung: 0,315 kVA, Kurzzeitleistung: 0,6 kVA, Schutzart: IP00, Normen und Bestimmungen gebaut und geprüft nach: IEC/EN 61558-2-2, VDE 0570 Teil 2-2, Für die Verwendung geeignet gemäß: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Teil 410
Anmerkungen zur LIMMERT-KI

Der EATON Steuertransformator STN0,315(400/230) ist ein leistungsstarker und zuverlässiger Transformator mit einer Nennleistung von 0,315 kVA. Er bietet eine Nenneingangsspannung von 400 ± 5 % V und eine Nennausgangsspannung von 230 V, ideal für Anwendungen in der Automatisierungstechnik. Mit einer kompakten Baugröße von 106 mm Breite, 112 mm Höhe und 91 mm Tiefe ist dieser Transformator platzsparend und einfach zu installieren. Die Isolierstoffklasse B und die Schutzart IP00 gewährleisten Sicherheit und Langlebigkeit. Der Transformator ist für Umgebungstemperaturen von -25 bis 40 °C geeignet und bietet eine hohe Effizienz mit einem Wirkungsgrad von 0,91. Er ist die perfekte Wahl für Steuerungsanwendungen in industriellen Umgebungen.

Produktinfos

Nenneingangsspannung: 400 ± 5 % V
Nennausgangsspannung: 230 V
Nennleistung: 0.315 kVA
Kurzzeitleistung: 0.6 kVA
Umgebungstemperatur: -25 bis 40 °C
Isolierstoffklasse: B
Bemessungsfrequenz: 50 - 60 Hz
Schutzart (IP): IP00
Breite: 106 mm
Höhe: 112 mm
Tiefe: 91 mm
Gesamtgewicht: 3.5 kg
Leerlaufverluste: 11 W
Kurzschlussverluste: 21 W
Kurzschlussspannung: 5.3 %
Wirkungsgrad: 0.91
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausgeführt als Sicherheits-Transformator: Nein
Ausgeführt als Trenn-Transformator: Nein
Ausgeführt als Spar-Transformator: Nein
Bemessungsscheinleistung: 315 VA
Primärspannung 1: 400|400 V
Sekundärspannung 1: 230|230 V
Kurzschlussfest: Nein
Breite: 106 mm
Höhe: 112 mm
Tiefe: 91 mm
Schutzart (IP): IP00
Weitere Details
Primärspannung 2: 0|0 V
Primärspannung 3: 0|0 V
Primärspannung 4: 0|0 V
Primärspannung 5: 0|0 V
Primärspannung 6: 0|0 V
Primärspannung 7: 0|0 V
Primärspannung 8: 0|0 V
Primärspannung 9: 0|0 V
Primärspannung 10: 0|0 V
Sekundärspannung 2: 0|0 V
Sekundärspannung 3: 0|0 V
Sekundärspannung 4: 0|0 V
Sekundärspannung 5: 0|0 V
Sekundärspannung 6: 0|0 V
Sekundärspannung 7: 0|0 V
Sekundärspannung 8: 0|0 V
Sekundärspannung 9: 0|0 V
Sekundärspannung 10: 0|0 V
Isolierstoff-Klasse gemäß IEC 85: B
Relative Kurzschlussspannung uk: 5.3 %
Ringkern: Nein
Geeignet für Platinenmontage: Nein
Geeignet für Reiheneinbau: Nein
Leiter-Material: Kupfer
