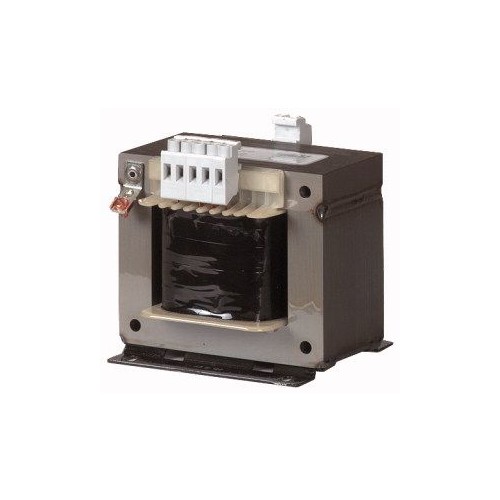

204942 EATON STN0,1(400/230) STEUERTRAFO STN

21044360
1838971
1 Stk
4015082049423
HU
8504318090
Steuertransformator, Sortiment: Einphas. Steuertransformatoren ST¿, Grundfunktion: Einphasige STN Steuertransformatoren, Nenneingangsspannung: 400± 5 % V, Nennausgangsspannung: 230 V, Nennleistung: 0,1 kVA, Kurzzeitleistung: 0,16 kVA, Schutzart: IP00, Normen und Bestimmungen gebaut und geprüft nach: IEC/EN 61558-2-2, VDE 0570 Teil 2-2, Für die Verwendung geeignet gemäß: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Teil 410
Anmerkungen zur LIMMERT-KI

Der EATON STN0,1(400/230) Steuertransformator ist ein leistungsstarker einphasiger Transformator mit einer Nenneingangsspannung von 400 ± 5 % V und einer Nennausgangsspannung von 230 V. Mit einer Nennleistung von 0,1 kVA und einer Kurzzeitleistung von 0,16 kVA ist er ideal für Steuerungsanwendungen in industriellen Umgebungen. Der Transformator erfüllt die Isolierstoffklasse B und arbeitet bei einer Bemessungsfrequenz von 50 - 60 Hz. Mit einem Gewicht von 1,5 kg und kompakten Abmessungen von 85 mm Breite, 91 mm Höhe und 75 mm Tiefe ist er einfach zu installieren. Die Schutzart IP00 macht ihn geeignet für den Einsatz in geschützten Bereichen. Der Wirkungsgrad von 0,84 sorgt für eine effiziente Energieumwandlung, während die Umgebungstemperatur von -25 bis 40 °C eine flexible Anwendung ermöglicht.

Produktinfos

Nenneingangsspannung: 400 ± 5 % V
Nennausgangsspannung: 230 V
Nennleistung: 0.1 kVA
Kurzzeitleistung: 0.16 kVA
Isolierstoffklasse: B
Bemessungsfrequenz: 50 - 60 Hz
Schutzart (IP): IP00
Umgebungstemperatur: -25 - 40 °C
Gesamtgewicht: 1.5 kg
Leerlaufverluste: 7 W
Kurzschlussverluste: 15 W
Kurzschlussspannung: 10 %
Wirkungsgrad: 0.84
Breite: 85 mm
Höhe: 91 mm
Tiefe: 75 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausgeführt als Sicherheits-Transformator: Nein
Ausgeführt als Trenn-Transformator: Nein
Ausgeführt als Spar-Transformator: Nein
Bemessungsscheinleistung: 100 VA
Primärspannung 1: 400|400 V
Sekundärspannung 1: 230|230 V
Kurzschlussfest: Nein
Breite: 85 mm
Höhe: 91 mm
Tiefe: 75 mm
Schutzart (IP): IP00
Weitere Details
Primärspannung 2: 0|0 V
Primärspannung 3: 0|0 V
Primärspannung 4: 0|0 V
Primärspannung 5: 0|0 V
Primärspannung 6: 0|0 V
Primärspannung 7: 0|0 V
Primärspannung 8: 0|0 V
Primärspannung 9: 0|0 V
Primärspannung 10: 0|0 V
Sekundärspannung 2: 0|0 V
Sekundärspannung 3: 0|0 V
Sekundärspannung 4: 0|0 V
Sekundärspannung 5: 0|0 V
Sekundärspannung 6: 0|0 V
Sekundärspannung 7: 0|0 V
Sekundärspannung 8: 0|0 V
Sekundärspannung 9: 0|0 V
Sekundärspannung 10: 0|0 V
Isolierstoff-Klasse gemäß IEC 85: B
Relative Kurzschlussspannung uk: 10 %
Ringkern: Nein
Geeignet für Platinenmontage: Nein
Geeignet für Reiheneinbau: Nein
Leiter-Material: Kupfer
