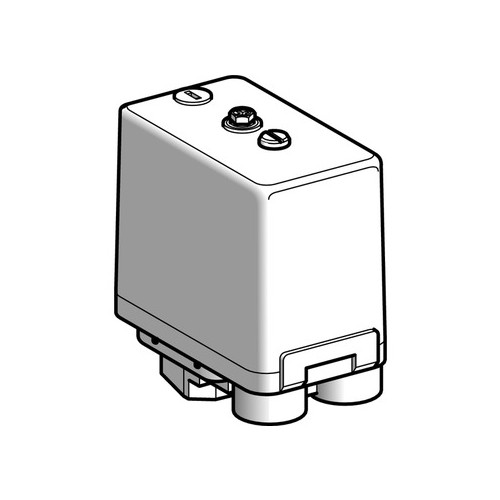

XMAV12L2135 Telemecanique Drucks. EM 1,3-12BAR 1S1O PG13,5

21717768
5323183
1 Stk
3389110249231
CZ
9032200090
Dieser 12-bar-Druckschalter ist Teil der XMA-Reihe, einem Angebot an elektromechanischen Druckschaltern für Steuerkreise. Diese Schalter haben ein einstellbares Differential und sind für die Regelung zwischen zwei Schwellenwerten ausgelegt. Die Funktion von Druckschaltern ist die Steuerung oder Regelung von Druckniveaus in hydraulischen Systemen. Sie wandeln die Druckänderung in ein digitales elektrisches Signal um, wenn die voreingestellten Schaltpunkte erreicht sind. Dieser Druckschalter hat einen einstellbaren Bereich des Schaltpunkts oder des ansteigenden Drucks von 1,3 bar bis 12 bar (18,85 psi bis 174 psi). Dank der elektromechanischen Technologie ist dieses Produkt zuverlässig und einfach zu bedienen. Er enthält einen einpoligen C/O-Kontakt, Sprungschaltung. Er hat einen Membrandruckantrieb. Dieser Druckschalter verfügt über einen transparenten Deckel mit einer externen Einstellschraube, einem G 1/4 Flüssigkeitsanschluss und zwei Einführungen mit Gewinde für eine Kabelverschraubung nach DIN Pg 13,5. Es eignet sich für die Regelung von Luft, Süßwasser und Meerwasser bis zu +70°C. Es entspricht den UL-, CSA-, EAC- und CCC-Zertifizierungen sowie den CE- und IEC/EN 60947-5-1-Normen. Zur Erleichterung der Einstellung des Schalters ist spezielles Zubehör erhältlich, das separat bestellt werden muss. Rändel-Einstellknopf, Befestigungswinkel, 13P-Kabelverschraubungen, Membranen, etc. Dieser Schalter funktioniert in allen Positionen. Die XMA-Reihe bietet ein hohes Maß an Zuverlässigkeit und Qualität, eine lange Lebensdauer und eine weltweite Verfügbarkeit.
Anmerkungen zur LIMMERT-KI

Der Telemecanique Druckschalter XMA ist ein hochentwickelter elektromechanischer Drucksensor, der für Anwendungen mit einem Druckbereich von 1,3 bis 12 bar konzipiert ist. Mit einem einpoligen C/O-Kontakt ermöglicht er die präzise Regelung zwischen zwei Schwellenwerten. Der Druckschalter eignet sich für die Verwendung mit Luft, Süßwasser und Meerwasser und bietet eine hohe Zuverlässigkeit und Lebensdauer. Er verfügt über einen G 1/4 Flüssigkeitsanschluss und zwei Eingänge für PG 13,5 Kabelverschraubungen, was die Installation erleichtert. Die Schutzart IP54 sorgt für einen sicheren Betrieb in anspruchsvollen Umgebungen. Mit einem Gewicht von nur 0,43 kg und kompakten Abmessungen ist dieser Druckschalter vielseitig einsetzbar und kann in beliebigen Positionen montiert werden. Der XMA Druckschalter ist ideal für industrielle Anwendungen, bei denen präzise Druckregelung erforderlich ist.

Produktinfos

Drucksensor Typ: elektromechanisch
Druckbereich: 1,3-12 bar
Kontakttyp: 1 C/O
Kontrollierte Flüssigkeit: Luft, Süßwasser, Meerwasser
Flüssigkeitsanschluss: G 1/4 (weiblich) ISO 228
Kabeleinführung: 2 Eingänge für PG 13,5
Elektrischer Anschluss: Schraubklemmen 1 x 1...2 x 2,5 mm²
Maximaler Schaltstrom: 3 A (Ue = 120 V), 1,5 A (Ue = 240 V), 0,1 A (Ue = 250 V) DC-13
Einstellbereich: 1,3-12 bar
Betriebsposition: beliebig
Höhe: 113 mm
Breite: 57 mm
Tiefe: 97,5 mm
Schutzart (IP): IP54
Zerstörungsdruck: 30 bar
Wiederholgenauigkeit: 3,5 %
Gewicht: 0,43 kg
Betriebstemperatur: -25...55 °C
Lagertemperatur: -40...70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Geeignet als Wächter: Ja
Druck-Schaltdifferenz: 1.7 bar
Anzahl der Schließer als Hauptkontakte: 0
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Wechsler: 1
Einschaltdruck: 12|1.3 bar
Ausschaltdruck: 0.3|10.3 bar
Schaltvermögen bei AC-3, 240 V: 1 kA
Schutzart (IP): IP54
Weitere Details
Geeignet als 2 Punktregler: Ja
Geeignet als Begrenzer: Ja
Anfangseinstellung: 1300|12000 hPa
Endeinstellung: 300|10300 hPa
Max. Prüfdruck: 27 bar
Berstdruck: 30 bar
Mediumtemperatur: 0|55 °C
Bemessungsbetriebsspannung Ue bei AC 50 Hz: 120|240 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz: 120|240 V
Bemessungsbetriebsspannung Ue bei DC: 250|250 V
Anfangswert Messbereich Druck: 0 Pa
Endwert Messbereich Druck: 250|250 Pa
Bemessungsbetriebsleistung bei AC-3, 400 V: 97.5 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 0 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Ausführung des elektrischen Anschlusses: Schraubanschluss
Einstellbarer Strombereich: 0 A
Mit Handbetätigung: Nein
Mit manuellem Ein-/Ausschalter: Nein
Elektronische Ausführung: 0|12000
Explosionsgeschützt: 0|240
Breite: 57
Höhe: 113
Tiefe: 97.5|55
Anschluss: 0
Mit Display: 0|1.3
Durchmesser: 57
Max. Arbeitsdruck: 12000
Gewindemaß: EV006239|10.3
