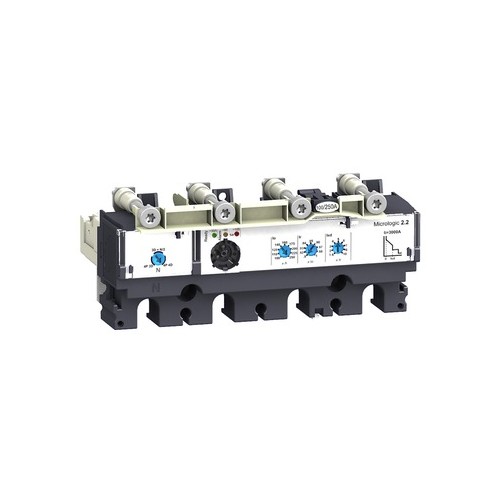

LV431480 Schneider E. 4P4D MICROLOGIC 2.2 250A ELEKTR. AUSLÖSER F.NSX250

02207438
5349527
1 Stk
3606480016240
43606480016248
FR
8536309090
Das Micrologic 2.2 ist ein elektronisches 4-poliges Auslösegerät, das bei Leistungsschaltern vom Typ Compact NSX 250/400/630 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 250 A ist eine ausgezeichnete Wahl für alle Standard- und Sonderanwendungen. Er bietet außerdem einen einstellbaren kurzzeitverzögerten Kurzschlussschutz und einen unverzögerten Kurzschlussschutz in Festeinbau. Der Neutralleiterschutz kann mit einem Schalter mit 3 Positionen eingestellt werden. Micrologic 2.0 zeigt Überlasten mit Alarm-LEDs an. Die Grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundrahmen PowerTag NSX und Compact NSX kombiniert wird.
Anmerkungen zur LIMMERT-KI

Der LV431480 von Schneider Electric ist ein hochmodernes elektronisches Auslösegerät, das für die Verwendung mit ComPact NSX 250 Leistungsschaltern konzipiert ist. Mit einer Nennstromstärke von 250 A und einer Nennspannung von bis zu 690 V AC bietet dieses 4-polige Gerät zuverlässigen Schutz gegen Überlast und Kurzschluss. Die MicroLogic 2.2 Technologie ermöglicht eine präzise Anpassung der Schutzfunktionen, einschließlich einstellbarer Überlast- und Kurzschlussschutzschwellen. Die integrierten LED-Anzeigen erleichtern die Überwachung des Betriebsstatus und warnen bei Überlast. Dieses Gerät ist für den Einsatz in anspruchsvollen Umgebungen geeignet, mit einem Betriebstemperaturbereich von -25 bis 70 °C. Der LV431480 ist eine hervorragende Wahl für industrielle Anwendungen, die hohe Zuverlässigkeit und Flexibilität erfordern.

Produktinfos

Auslösegerät: MicroLogic 2.2
Kompatibilität: ComPact NSX250
Nennstrom: 250 A
Anzahl der Pole: 4P
Schutzart: LSoI (Überlast, Kurzschluss)
Nennbetriebsstrom: 690 V AC
Betriebstemperatur: -25…70 °C
Lagerungstemperatur: -50…85 °C
Kurzschlussschutz: 3000 A
Einstellbereich Überlastauslöser: 100...250 A
Einstellbereich kurzzeitiger Schutz: 1.5...10 x Ir
LED-Anzeige: Ja (grün, rot, orange)
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 3000 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 3000 A
Bemessungsdauerstrom Iu: 250|300 A
Polzahl: 4
Kurzschlussauslöserfunktion: verzögert
Überlastauslöser Stromeinstellung: 95|300 A
Weitere Details
Bemessungssteuerspeisespannung AC 50 Hz: elektronischer Auslöser
Bemessungssteuerspeisespannung AC 60 Hz: 250
Bemessungssteuerspeisespannung DC: 4
Mit Erdschlussschutzfunktion: Nein
Ausführung des Motorschutzes: elektronischer Auslöser
Spannungsart zur Betätigung: eigenversorgt
