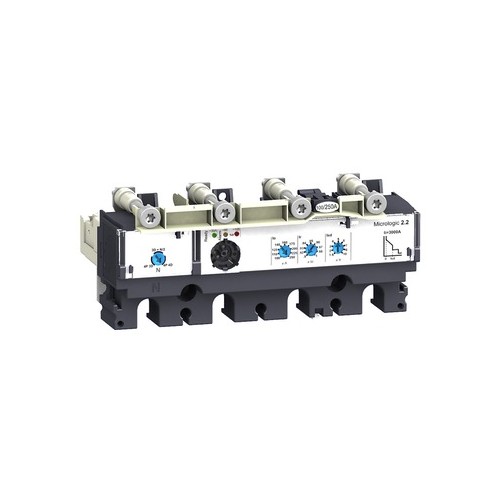

LV430480 Schneider E. 4P4D MICROLOGIC 2.2 160A ELEKTR. AUSLÖSER F.NSX 100-250

02207431
5349460
1 Stk
3606480016226
43606480016224
FR
8536309090
Das Micrologic 2.2 ist ein elektronisches 4-poliges Auslösegerät, das bei Leistungsschaltern vom Typ Compact NSX 160/250 eingesetzt wir. Dieses elektronische Auslösegerät mit einer Nennleistung von 160 A ist eine ausgezeichnete Wahl für alle Standard- und Sonderanwendungen. Er bietet außerdem einen einstellbaren kurzzeitverzögerten Kurzschlussschutz und einen unverzögerten Kurzschlussschutz in Festeinbau. Der Neutralleiterschutz kann mit einem Schalter mit 3 Positionen eingestellt werden. Micrologic 2.0 zeigt Überlasten mit Alarm-LEDs an. Die Grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundrahmen PowerTag NSX und Compact NSX kombiniert wird.
Anmerkungen zur LIMMERT-KI

Das LV430480 von Schneider Electric ist ein hochmodernes elektronisches Auslösegerät der MicroLogic 2.2-Serie, das speziell für die Leistungsschalter der ComPact NSX-Reihe entwickelt wurde. Mit einer Nennstromstärke von 160 A und einer Nennbetriebs Spannung von bis zu 690 V AC ist dieses 4-polige Gerät ideal für die Verteilung elektrischer Energie in industriellen Anwendungen. Es bietet umfassende Schutzfunktionen, einschließlich Überlast- und Kurzschlussschutz, und ermöglicht eine präzise Anpassung der Auslöseparameter. Die Betriebstemperatur reicht von -25 °C bis 70 °C, was es für verschiedene Umgebungen geeignet macht. Mit seiner hohen Zuverlässigkeit und den LED-Anzeigen für Betriebszustände ist das MicroLogic 2.2 eine ausgezeichnete Wahl für moderne Energieverteilungslösungen.

Produktinfos

Produktreihe: ComPact NSX100...250
Typ des Produkts: Auslösegerät
Name der Auslöseeinheit: MicroLogic 2.2
Technologie der Auslöseeinheit: Elektronisch
Kompatibilität: ComPact NSX160, ComPact NSX250
Anwendung: Verteilung
Polzahl: 4P
Nennstrom: 160 A bei 40 °C
Nennbetriebs Spannung: 690 V AC 50/60 Hz
Schutzfunktionen: LSoI (Überlast, Kurzschluss)
Langzeit-Einstellbereich: 63...160 A
Kurzzeit-Einstellbereich: 1.5...10 x Ir
Unverzögerter Kurzschluss-Einstellbereich: 2400 A
Betriebstemperatur: -25…70 °C
Lagerungstemperatur: -50…85 °C
Zertifizierungen: UL 508, EN/IEC 60947-2
Umgebungsschutz: Grün Premium Produkt
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 2400 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 2400 A
Bemessungsdauerstrom Iu: 160|192 A
Polzahl: 4
Kurzschlussauslöserfunktion: verzögert
Überlastauslöser Stromeinstellung: 60|192 A
Weitere Details
Bemessungssteuerspeisespannung AC 50 Hz: elektronischer Auslöser
Bemessungssteuerspeisespannung AC 60 Hz: 160
Bemessungssteuerspeisespannung DC: 4
Mit Erdschlussschutzfunktion: Nein
Ausführung des Motorschutzes: elektronischer Auslöser
Spannungsart zur Betätigung: eigenversorgt
