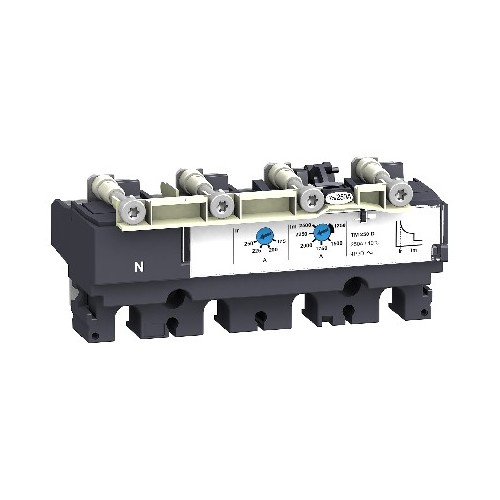

LV429050 Schneider E. 4P4D TM100D THERMO MAGNETISCHER AUSLÖSER F.NSX100 70-100A

02207389
5349102
1 Stk
3606480017964
PL
8536303099
Das TM100D ist ein thermo-magnetisches Auslösegerät mit 4 Polen, das bei Leistungsschaltern vom Typ Compact NSX 100/160/250 verwendet wird. Das thermisch-magnetische Auslösegerät mit einer Nennleistung von 100 A ist eine ausgezeichnete Wahl für alle Verteilungsanwendungen. Er verfügt über einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz gegen Kurzschlüsse. Der Neutralleiter ist vollständig geschützt (gleicher Schwellenwert wie die Phase). Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundrahmen PowerTag NSX und Compact NSX kombiniert wird.
Anmerkungen zur LIMMERT-KI

Der thermo-magnetische Auslöser TM100D von Schneider Electric ist eine hochmoderne Lösung für Compact NSX Leistungsschalter mit einer Nennstromstärke von 100 A. Dieses 4-polige Gerät bietet zuverlässigen Schutz gegen Überlast und Kurzschluss mit einstellbaren und festen Schutzfunktionen. Mit einer Nennbetriebsspannung von 690 V AC ist es ideal für verschiedene Verteilungsanwendungen. Der TM100D ist für den Betrieb in einem Temperaturbereich von -25 bis 70 °C ausgelegt und erfüllt die Standards UL 508 sowie EN/IEC 60947-2. Seine robuste Bauweise und die einfache Integration in das EcoStruxure Power-System machen ihn zur perfekten Wahl für moderne elektrische Verteilungslösungen.

Produktinfos

Typ der Auslöseeinheit: TM100D
Technologie der Auslöseeinheit: Thermo-magnetisch
Kompatibilität: Compact NSX100, Compact NSX160, Compact NSX250
Anwendung: Verteilung
Anzahl der Pole: 4P
Nennstrom: 100 A bei 40 °C
Nennbetriebsspannung: 690 V AC 50/60 Hz
Netztyp: AC
Umgebungstemperatur Betrieb: -25 bis 70 °C
Umgebungstemperatur Lagerung: -50 bis 85 °C
Überlastschutz: Einstellbar
Kurzschlussschutz: Festeinstellung 800 A
Schutzart: UL 508, EN/IEC 60947-2
Neutralleiter Schutz: 1 x Ir (4t)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 800 A
    Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 800 A
    Bemessungsdauerstrom Iu: 100|100 A
    Polzahl: 4
    Kurzschlussauslöserfunktion: unverzögert
    Überlastauslöser Stromeinstellung: 70|100 A
    Weitere Details
    Bemessungssteuerspeisespannung AC 50 Hz: thermischer/magnetischer Auslöser
    Bemessungssteuerspeisespannung AC 60 Hz: 100
    Bemessungssteuerspeisespannung DC: 4
    Mit Erdschlussschutzfunktion: Nein
    Ausführung des Motorschutzes: thermischer/magnetischer Auslöser
    Spannungsart zur Betätigung: eigenversorgt
