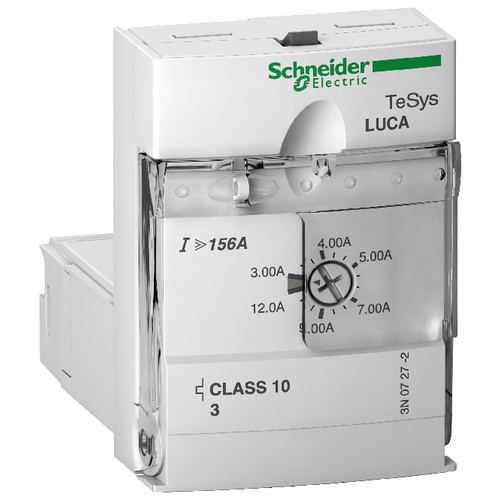

LUCA32BL Schneider E. STEUEREINHEIT 8-32A 24V DC

21060607
4886711
1 Stk
3389110363869
43389110363867
FR
8536301090
TeSys U ¿ Steuereinheiten. Standard-Steuereinheit LUCA. Einstellbereich 8-32 A, Steuerspannung 24 V DC. Steckbare Steuereinheiten. Auslöseklasse 10, für Grundgeräte TeSys U.
Anmerkungen zur LIMMERT-KI

Die LUCA32BL Schneider E. Steuereinheit ist eine hochleistungsfähige Standard-Steuereinheit für Motorsteuerungen mit einem Einstellbereich von 8-32 A und einer Bemessungsbetätigungsspannung von 24 V DC. Sie bietet umfassenden Schutz gegen Überlast und Kurzschluss und ist für den Betrieb mit Drehstrommotoren ausgelegt. Mit einer kompakten Baugröße von 45 mm Breite, 66 mm Höhe und 60 mm Tiefe ist sie ideal für Platz sparende Anwendungen. Die Steuereinheit erfüllt die Anforderungen der Schutzart IP20 und ist für Betriebstemperaturen von -25 bis 70 °C geeignet. Ihre hohe Widerstandsfähigkeit gegen elektrostatische Entladung und Stöße macht sie zur idealen Wahl für industrielle Anwendungen. Die LUCA32BL ist kompatibel mit verschiedenen Power Bases und bietet zuverlässigen Schutz und Steuerung für Motoranwendungen.

Produktinfos

Baureihe: TeSys Ultra
Geräteanwendung: Motorsteuerung, Motorschutz
Überlast-Auslöseklasse: Klasse 10
Betriebsbemessungsspannung: 690 V AC
Netzwerkfrequenz: 40 - 60 Hz
Lasttyp: Drehstrommotor (selbstkühlend)
Motorleistung: 15 kW bei 400-440 V AC, 18,5 kW bei 690 V AC
Einstellbereich für Nennstrom: 8…32 A
Auslöseschwelle: 14,2 x Ir +/-20 %
Phasenausfallempfindlichkeit: Ja
Bemessungsbetätigungsspannung: 24 V DC
Breite: 45 mm
Höhe: 66 mm
Tiefe: 60 mm
Produktgewicht: 0,135 kg
Schutzart (IP): IP20 (Frontplatte), IP40 (außen)
Umgebungstemperatur bei Betrieb: -25…70 °C
Betriebshöhe: 2.000 m
Widerstandsfähigkeit gegen elektrostatische Entladung: 8 kV
Stoßfestigkeit: 10 Gn (offen), 15 Gn (geschlossen)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 32 A
Polzahl: 3
Kurzschlussauslöserfunktion: unverzögert
Überlastauslöser Stromeinstellung: 8|32 A
Weitere Details
Breite: 45
Höhe: 66
Tiefe: 60
Anzahl der Hilfskontakte als Schließer: 416
Anzahl der Hilfskontakte als Öffner: DC
Spannungsart der Versorgungsspannung: DC
Externe Stromversorgung erforderlich: 1|32
Anzahl der Hilfskontakte als Wechsler: 3|24
Spannungsart der Betriebsspannung: AC
Mit Erdschlussschutzfunktion: Ja
Versorgungsspannung AC 50 Hz: thermischer/magnetischer Auslöser
Versorgungsspannung AC 60 Hz: 32
Versorgungsspannung DC: thermischer/magnetischer Auslöser
Betriebsspannung AC 50 Hz: 690|690
Betriebsspannung AC 60 Hz: 690|690
Betriebsspannung DC: 416
Ausführung des Motorschutzes: thermischer/magnetischer Auslöser
