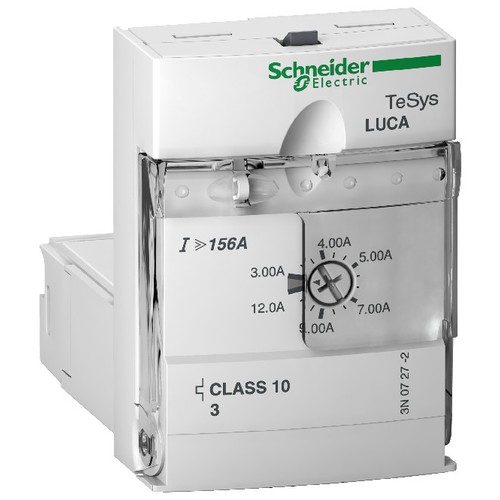

LUCA32B Schneider E. Steuereinheit 8-32A 24VAC

20637981
5315184
1 Stk
3389110363937
43389110363935
FR
8536301090
Motorabgänge TeSys U ist der erste intelligente Motorabgang der Steuern, Schalten und Schützen in einem Gerät vereinigt. Kompakt, einfach und modular passt er sich allen Anwendungen an.
Anmerkungen zur LIMMERT-KI

Die LUCA32B Schneider Electric Steuereinheit ist eine hochmoderne Standard-Steuereinheit für Motorsteuerung und -schutz. Mit einer Betriebsbemessungsspannung von bis zu 690 V AC und einem einstellbaren Nennstrombereich von 8 bis 32 A bietet sie zuverlässigen Überlast- und Kurzschlussschutz sowie Schutz gegen Phasenausfall und Phasenunsymmetrie. Die kompakte Bauweise mit Abmessungen von 45 mm Breite, 66 mm Höhe und 60 mm Tiefe ermöglicht eine einfache Integration in verschiedene Anwendungen. Die LUCA32B ist für eine Umgebungstemperatur von -25 bis 70 °C ausgelegt und erfüllt die Normen EN 60947-6-2 und IEC 60947-4-1. Mit einer IP20 Schutzart an der Frontplatte ist sie ideal für den Einsatz in geschützten Bereichen. Schneider Electric bietet mit dieser Steuereinheit eine zuverlässige Lösung für moderne Motorsteuerungen.

Produktinfos

Betriebsbemessungsspannung: 690 V AC
Netzwerkfrequenz: 40 - 60 Hz
Lasttyp: Drehstrommotor (selbstkühlend)
Motorleistung (kW) bei 400-440 V: 15 kW
Motorleistung (kW) bei 500 V: 15 kW
Motorleistung (kW) bei 690 V: 18,5 kW
Einstellbereich des Nennstroms: 8…32 A
Überlast-Auslöseklasse: Klasse 10
Auslöseschwelle: 14,2 x Ir +/-20 %
Schutzart (IP): IP20 (Frontplatte) / IP40 (außen)
Breite: 45 mm
Höhe: 66 mm
Tiefe: 60 mm
Produktgewicht: 0,135 kg
Betriebsumgebungstemperatur: -25…70 °C
Lagerungstemperatur: -40…85 °C
Betriebshöhe: 2.000 m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 32 A
Polzahl: 3
Kurzschlussauslöserfunktion: unverzögert
Überlastauslöser Stromeinstellung: 8|32 A
Weitere Details
Breite: 45
Höhe: 66
Tiefe: 60
Anzahl der Hilfskontakte als Schließer: 416|24
Anzahl der Hilfskontakte als Öffner: AC
Spannungsart der Versorgungsspannung: AC
Externe Stromversorgung erforderlich: 1|32
Anzahl der Hilfskontakte als Wechsler: 3
Spannungsart der Betriebsspannung: AC
Mit Erdschlussschutzfunktion: Ja
Versorgungsspannung AC 50 Hz: thermischer/magnetischer Auslöser
Versorgungsspannung AC 60 Hz: 24|24
Versorgungsspannung DC: 24|24
Betriebsspannung AC 50 Hz: 690|690
Betriebsspannung AC 60 Hz: 690|690
Betriebsspannung DC: 416|24
Ausführung des Motorschutzes: thermischer/magnetischer Auslöser
