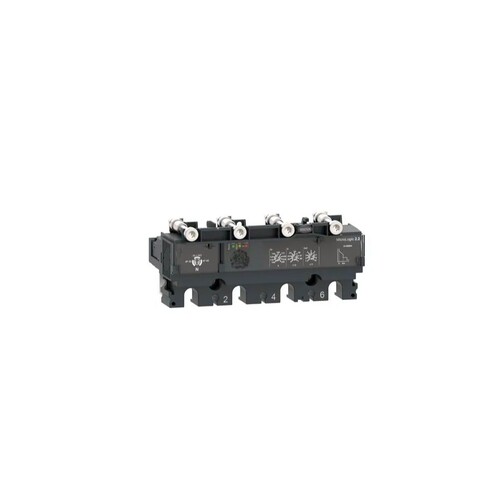

C1642D160 Schneider Auslösesystem MICROLOGIC 2.2 4P4D 160A

31150889
3113746
1 Stk
3606482000070
43606482000078
FR
8536309000
Bei diesem elektronischen 4d-Auslösegerät MicroLogic 2.2 handelt es sich um ein elektronisches 4-poliges Auslösegerät, das bei Leistungsschaltern ComPacT NSX 160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 160 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.2 zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
Anmerkungen zur LIMMERT-KI

Das Schneider Auslösesystem MICROLOGIC 2.2 ist ein hochmodernes elektronisches Auslösegerät für Leistungsschalter der Baureihe ComPacT NSX 100 bis 250. Mit einem Nennstrom von 160 A und einer Betriebsspannung von bis zu 690 V AC eignet es sich ideal für anspruchsvolle Anwendungen in der Energieverteilung. Die Schutzart IP40 gewährleistet, dass das Gerät in rauen Umgebungen eingesetzt werden kann, während die Betriebstemperatur von -25 bis 70 °C eine hohe Flexibilität bietet. Die Langzeitschutzfunktion ist anpassbar, was eine präzise Anpassung an spezifische Anforderungen ermöglicht. Das Gerät bietet zudem einen verzögerten Kurzschlussschutz und ist mit einer Vielzahl von Zertifizierungen ausgestattet, darunter CCC und EAC. Das MICROLOGIC 2.2 ist die perfekte Wahl für moderne Energieverteilungslösungen.

Produktinfos

Nennstrom: 160 A
Polzahl: 4P
Betriebsspannung: 690 V AC 50/60 Hz
Trip Einheit: Micrologic 2.2
Trip Technologie: Elektronisch
Schutzart: IP40
Betriebstemperatur: -25...70 °C
Lagertemperatur: -50...85 °C
Anpassbare Langzeitschutzfunktion: Ja
Kurzschlussschutz: Verzögert
Umweltbedingungen: Verschmutzungsgrad 3
Zertifizierungen: CCC, Marine, EAC
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 160 A
    Polzahl: 4
    Kurzschlussauslöserfunktion: verzögert
    Überlastauslöser Stromeinstellung: 63|160 A
    Weitere Details
    Breite: 139.7
    Höhe: 59.7
    Tiefe: 89.4
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Öffner: 0
    Externe Stromversorgung erforderlich: 0|160
    Anzahl der Hilfskontakte als Wechsler: 0
    Spannungsart der Betriebsspannung: AC
    Mit Erdschlussschutzfunktion: Nein
    Bemessungsschaltstrom: 160
    Versorgungsspannung AC 50 Hz: elektronischer Auslöser
    Versorgungsspannung AC 60 Hz: 690|690
    Versorgungsspannung DC: 690|690
    Betriebsspannung AC 50 Hz: 690|690
    Betriebsspannung AC 60 Hz: 690|690
    Betriebsspannung DC: 2400
    Ausführung des Motorschutzes: elektronischer Auslöser
    Stromeinstellung unverzögerter Kurzschlussauslöser: 2400|2400
    Stromeinstellung verzögerter Kurzschlussauslöser: 94.5|1600
