33537 Schneider E. MICROLOGIC 5.0E COMPACT NS630B-3200 FEST

20854408
2221744
1 Stk
3606480344695
FR
8536303099

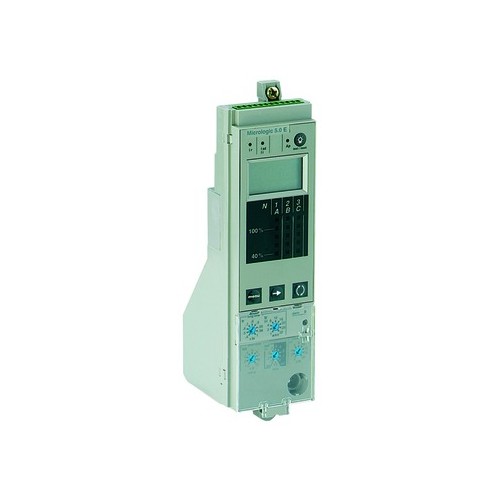

Micrologic 5.0E (Energiezähler) ist ein elektronisches Steuergerät, das bei den festen Leistungsschaltern Compact NS630b bis NS3200 eingesetzt wird. Dieses Steuergerät verfügt über einen Selektivschutz (LSI) und ist für den Schutz von Stromkreisen und Verbrauchern ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren Kurzzeitschutz und einen unverzögerten Schutz gegen Kurzschlüsse. Micrologic 5.0E zeigt Überlastungen mit einer Alarm-LED an. Er kann die Auslöseursache über 3 weitere LEDs anzeigen. Micrologic 5.0E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. Dieses Steuergerät kann mit einem festen Compact NS-Grundrahmen verbunden werden.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric MicroLogic 5.0E ist eine hochentwickelte Trip-Einheit, die für die festen Leistungsschalter der ComPact NS630b bis NS3200 Reihe konzipiert wurde. Diese elektronische Steuerung bietet umfassenden Schutz für Verteilungsanwendungen mit selektiven Schutzfunktionen. Mit einem Nennstrom von bis zu 3200 A und einer breiten Palette von einstellbaren Schutzfunktionen, einschließlich Überlast- und Kurzschlussschutz, gewährleistet sie eine zuverlässige Leistung in anspruchsvollen Umgebungen. Der MicroLogic 5.0E verfügt über ein digitales LCD-Display zur genauen Anzeige der Energieverbrauchsdaten und ist mit einem Alarm-LED-System ausgestattet, das Überlastungen und Fehler anzeigt. Diese Trip-Einheit ist für eine Umgebungstemperatur von -25 bis 70 °C geeignet und bietet eine hohe Flexibilität und Anpassungsfähigkeit für verschiedene Anwendungen in der elektrischen Verteilung.

Produktinfos

Trip-Einheit: MicroLogic 5.0E
Kompatibilität: ComPact NS1600b...3200, ComPact NS630b...1600
Anwendung: Verteilung
Polzahl: 3P, 4P
Geschützte Pole: 3t, 3t + N/2, 4t
Schutzfunktionen: Selektiver Schutz
Schutzart: Kurzschlussschutz (verzögert), Überlastschutz (langsam), sofortiger Kurzschlussschutz
Nennstrom [In]: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A
Netztyp: AC
Netzfrequenz: 50/60 Hz
Montageart: Fest
Langzeit-Auslösestrom: Einstellbar 9 Stufen
Langzeitverzögerung: Einstellbar 9 Stufen
Thermische Speicherdauer: 20 min
Kurzeit-Auslösestrom: Einstellbar 9 Stufen
Sofortige Auslösung: Einstellbar 9 Stufen
Umgebungstemperatur (Betrieb): -25…70 °C
Umgebungstemperatur (Lagerung): -40…85 °C
Erdschluss-Schutz: Nein
Zonen-Selektive Verriegelung: Ja
Lokale Anzeige: 3 LEDs (rot) für elektrische Fehler, 1 LED (rot) für internen Fehler
Anzeigetyp: Digitalanzeige
Messungstyp: Energiezähler
Kommunikation von Daten: Messwertausgabe, Schutz- und Alarmeinstellungen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 3200 A
Polzahl: 0
Kurzschlussauslöserfunktion: verzögert
Überlastauslöser Stromeinstellung: 252|3200 A
Weitere Details
Breite: 53.6
Höhe: 199.5
Tiefe: 67.5
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Spannungsart der Versorgungsspannung: DC
Externe Stromversorgung erforderlich: 1|3200
Anzahl der Hilfskontakte als Wechsler: 0|24
Spannungsart der Betriebsspannung: AC
Mit Erdschlussschutzfunktion: Nein
Bemessungsschaltstrom: 3200
Versorgungsspannung AC 50 Hz: elektronischer Auslöser
Versorgungsspannung AC 60 Hz: 630
Versorgungsspannung DC: 24|24
Betriebsspannung AC 50 Hz: 690|690
Betriebsspannung AC 60 Hz: 690|690
Betriebsspannung DC: 48000
Ausführung des Motorschutzes: elektronischer Auslöser
Stromeinstellung unverzögerter Kurzschlussauslöser: 6400|48000
Stromeinstellung verzögerter Kurzschlussauslöser: 378|32000
