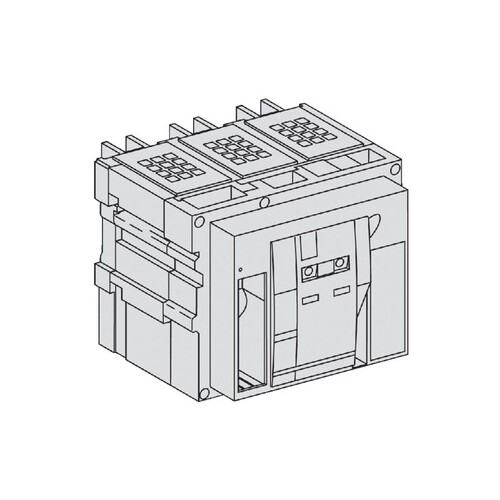

48288 Schneider E. LEISTUNGSSCHALTER EINSCHUBTECH. 3P100KA NENNSTR.2000A NW20

02187950
5297107
1 Stk
3303430482888
FR
8536209090
MasterPact NT und NW ist die bewährte Generation von offenen Leistungsschaltern bis 6300 A, die neueste Technologien beinhalten. Der MasterPact NT und NW besteht aus 3 Baugrößen, NT von 630 bis 1600A, NW von 800 bis 4000A und NWb von 4000 bis 6300A. Er ist in Festeinbau oder Einschubtechnik, als Leistungs- oder Lasttrennschalter konfigurierbar. Das integrierbare Schutz- und Auslösegerät MicroLogic kann mit einer Vielzahl von Funktionen und Zubehör ausgestattet werden Offener Leistungsschalter MasterPact NW 2000A H2 Icu ist 100kA bei 440V 3-polig Grundschalter Einschub ohne Micrologic Der Masterpact ist über den Online-Konfigurator bestellbar.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric MasterPact NW20H2 ist ein hochentwickelter Leistungsschalter mit einer Nennstromstärke von 2000 A und einer Schaltkapazität von 100 kA bei 440 V AC. Dieses 3-polige Einschubgerät eignet sich ideal für Anwendungen im Bereich der Stromverteilung und bietet eine hohe Zuverlässigkeit und Sicherheit. Mit einer kompakten Bauweise von 439 mm Höhe, 441 mm Breite und 395 mm Tiefe ist es für den Einsatz in verschiedenen Umgebungen konzipiert. Die Schutzart IP30 sorgt für einen gewissen Schutz gegen Staub und Berührung, während die Isolationseignung gemäß EN/IEC 60947-2 die Einhaltung von Sicherheitsstandards gewährleistet. Der MasterPact NW20H2 ist eine ausgezeichnete Wahl für industrielle Anwendungen, die hohe Leistung und Flexibilität erfordern.

Produktinfos

Geräteserie: MasterPact NW
Gerätename: MasterPact NW20H2
Typ: Leistungsschalter
Anwendung: Stromverteilungsschutz
Polzahl: 3
Nennstrom: 2000 A bei 40 °C
Nennspannung: 690 V AC 50/60 Hz
Schaltvermögen (Icu): 100 kA bei 440 V AC 50/60 Hz
Isolationseignung: Ja, EN/IEC 60947-2
Bauart: Einschubgerät
Schutzart (IP): IP30
Höhe: 439 mm
Breite: 441 mm
Tiefe: 395 mm
Gewicht: 90 kg
Betriebstemperatur: -25…70 °C
Lagertemperatur: -40…85 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 2000 A
    Polzahl: 3
    Überlastauslöser Stromeinstellung: Drucktaster A
    Motorantrieb optional: Ja
    Schutzart (IP): IP30
    Gerätebauart: Einbaugerät Einschubtechnik
    Anschlussart Hauptstromkreis: Bolzenanschluss
    Geeignet für Hutschienenmontage: Nein
    Weitere Details
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 100 kA
    Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: IP30 A
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Integrierter Erdschlussschutz: Nein
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0|690
    Anzahl der Hilfskontakte als Wechsler: 5|690
    Ausgelöstmelder vorhanden: Ja
    Position des Anschlusses für Hauptstromkreis: hinten
    Ausführung des Betätigungselements: Drucktaster
    Motorantrieb integriert: Nein
    Bemessungsspannung: 690|690 V
    Hutschienenmontage optional: Nein
    Komplettgerät mit Schutzeinheit: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Verlustleistung: 470
