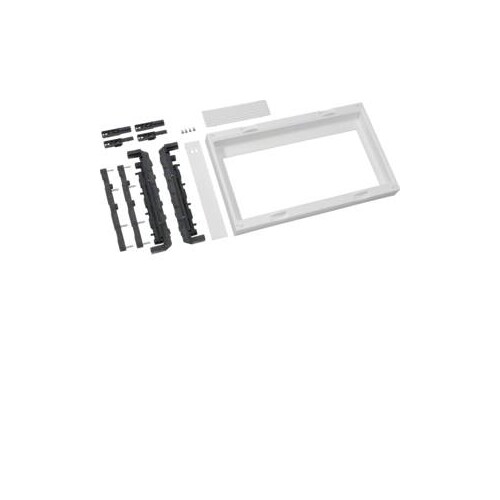

UE22E5 Hager Baustein universN 300x500mm f. D-Untert.

20189029
1245134
1 Stk
3250616150881
DE
85389099
Baustein, universN, 300x500mm, für D-Sicherung, Sammelschienensystem 60mm waag. univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Anmerkungen zur LIMMERT-KI

Der Hager Baustein universN UE22E5 ist eine hochwertige Lösung für die Niederspannungsverteilung, konzipiert für den Einsatz in D-Sicherungen und Sammelschienensystemen. Mit Abmessungen von 300 mm Höhe, 500 mm Breite und 125 mm Tiefe bietet dieser Baustein eine robuste Konstruktion aus Kunststoff (RAL 9010). Er ist für einen Nennstrom von bis zu 630 A ausgelegt und unterstützt eine Polanzahl von 4. Die Montage erfolgt einfach auf einem Sammelschienensystem mit einem Abstand von 60 mm zwischen den Schienen. Der Baustein ist mit einem Deckel ausgestattet und erfüllt die relevanten VDE-Zertifizierungen nach DIN EN 61439-1, -2 und -3, was ihn zur idealen Wahl für anspruchsvolle elektrische Installationen macht.

Produktinfos

Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 12 mm
Abstand Sammelschienen: 60 mm
Polanzahl: 4
Nennstrom: 630 A
Werkstoff: Kunststoff (RAL 9010)
Mit Deckel: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Max. Bemessungsstrom: 630 A
Polzahl: 4
Mit Abdeckung: Ja
Schienenabstand: 60 mm
Schienenhöhe: 12 mm
Schienenstärke: 5 mm
Weitere Details
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Kurzschlussfestigkeit (Icw): 125 kA
Sammelschienenlage: 500
