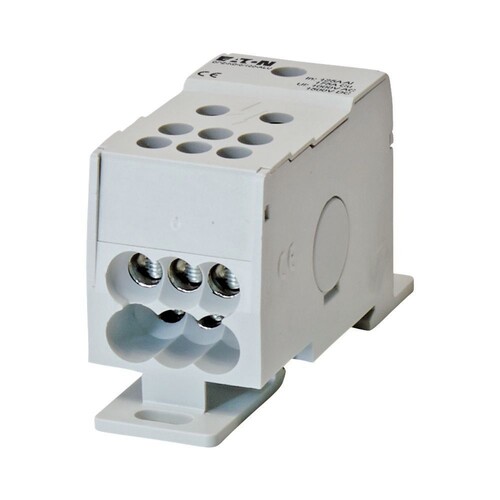

102704 Eaton BPZ-KB-6/160-ALU Klemmenblock 160 A

21282444
8121325
1 Stk
4015081025640
9007912781875
FR
8536901000
1-poliger Klemmblock, BPZ-KB-¿-ALU, Aluminiumkonstruktion, Bemessungsbetriebsstrom 160 A, Montage auf DIN-Schiene oder Montageplatte, UL-gelistet, macht die Verdrahtung weniger zeitaufwendig, ca. 80 % weniger Platz erforderlich.Moduldesign, 1- bis 4-polige Systeme können über mehrere Blöcke montiert werden. Schutzart IP20, max. Betriebsspannung 1.000 VAC, 1.500 VDC. im Lieferumfang enthalten: 1x 1-poliger Klemmenblock
Anmerkungen zur LIMMERT-KI

Der Eaton BPZ-KB-6/160-ALU Klemmenblock ist eine hochwertige Verbindungslösung für elektrische Installationen mit einem Nennstrom von 160 A. Er ist aus robustem Aluminium gefertigt und bietet eine Schutzart von IP20. Mit einer kompakten Größe von 35 mm Breite, 50 mm Tiefe und 92 mm Höhe ist dieser Klemmenblock ideal für den Einsatz in Unterputz-, Aufputz- und Standverteilern. Der Klemmenblock verfügt über 6 Ausgangsklemmen und ist für den Anschluss von Aluminium- und Kupferleitern geeignet. Zudem bietet er eine hohe Temperaturbeständigkeit von bis zu 100 °C und erfüllt die Normen gemäß IEC 60 947 -7 -1. Der modulare Aufbau ermöglicht eine einfache Montage auf Hutschienen und Montageplatten, was eine effiziente Verkabelung gewährleistet.

Produktinfos

Befestigungsart: Unterputz, Aufputz, Standverteiler
Grundfunktion: Zusatzausrüstung
Werkstoff: Aluminium
Schutzart: IP20
Einbaulage: universal
Anzahl der Pole: 1 Pol
Breite: 35 mm
Tiefe: 50 mm
Höhe: 92 mm
Anzahl an Klemmstellen pro Pol: 7
Nennstrom: 160 A
Normen und Bestimmungen: IEC 60 947 -7 -1
RoHS: konform
Temperaturbeständigkeit: 100 °C
Brennbarkeitsklasse nach UL94: V-0
CTI-Wert der Isolierungen: 600 V
Max. elektrische Belastung / Al: 125 A
Max. elektrische Belastung / Cu: 160 A
Max. Betriebsspannung / Al (AC): 1000 V
Max. Betriebsspannung / Al (DC): 1500 V
Max. Betriebsspannung / Cu (AC): 1000 V
Max. Betriebsspannung / Cu (DC): 1500 V
Bemessungsstoßstromfestigkeit: 30 kA
Bemessungskurzzeitstromfestigkeit (t=1s): 11 kA
Klemmenkörper: Messing
Gehäuse: PA66
Gewindestift mit Innensechskant: Stahl
Klemmenkörper Oberfläche: vernickelt
Gewindestift Oberfläche: verzinkt
Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse: 10 - 50 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig): 10 - 70 mm²
Drehmoment (Anschluss): 5 - 6 Nm
Drehmoment (Abgang): 1.5 - 3 Nm
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Polzahl: 1
Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse: 2.5|70 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig): 2.5|70 mm²
Anzahl der Klemmstellen je Pol: 7
Mit PE-Schiene: Nein
Mit N-Schiene: Nein
Weitere Details
Höhe: 92.1 mm
Breite: 35.1 mm
Tiefe: 50 mm
Max. Bemessungsstrom: 160 A
