BVP:233559 Siemens BD01-125-3-1

27517679
4987830
1 Stk
4019169759267
CZ
85369001
BVP:233559
beantwortete(n) Fragen weitere Varianten

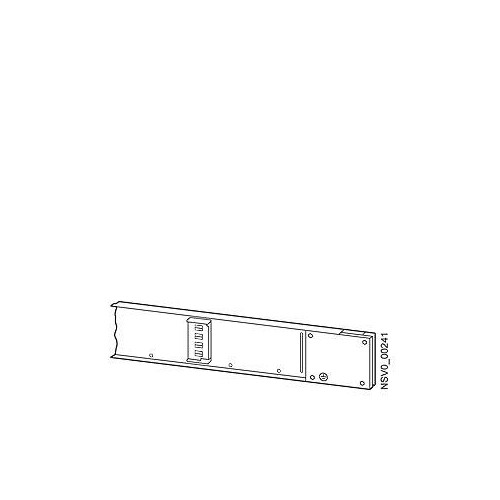

BD01-125-3-1 SCHIENENKASTEN 125A
Anmerkungen zur LIMMERT-KI

Der Siemens Schienenkasten BD01-125-3-1 ist eine robuste Lösung für Schienverteilersysteme mit einer Nennstromstärke von 125 A. Er bietet eine zuverlässige Stromverteilung mit einer Isolationsspannung von 400 V sowohl bei Wechsel- als auch Gleichstrom. Mit einer Schutzart von IP54 ist er gegen Staub und Spritzwasser geschützt, was ihn ideal für industrielle Anwendungen macht. Der Schienenkasten verfügt über fünf Leiter und ist für eine maximale Anzahl von drei Abgangsstellen konzipiert, mit einem Abstand von einem Meter zwischen den Abgangsstellen. Die kompakten Abmessungen von 90 mm Höhe, 25 mm Breite und 3000 mm Länge ermöglichen eine flexible Installation an Decken oder Wänden. Hergestellt aus hochwertigem Aluminium, garantiert dieser Schienenkasten eine lange Lebensdauer und hohe Effizienz in der Stromverteilung.

Produktinfos

Produktbezeichnung: Schienenkasten für Schienverteilersystem BD01
Produkttyp: BD01-125-3-1
Konfiguration der Stromschienen: L1,L2,L3,N
Isolationsspannung (Ui) AC: 400 V
Isolationsspannung (Ui) DC: 400 V
Betriebsspannung bei AC 50 Hz: maximal 400 V
Betriebsspannung bei AC 60 Hz: maximal 400 V
Schutzart (IP): IP54
Anzahl der Stromkreise: 1
Kurzzeitstromfestigkeit (Icw) bei 400 V (0,1 s): 9 kA
Kurzzeitstromfestigkeit (Icw) bei 400 V (1 s): 2,5 kA
Stoßstromfestigkeit bei 400 V: 15,3 kA
Betriebsfrequenz minimal: 50 Hz
Betriebsfrequenz maximal: 60 Hz
Betriebsstrom für Stromkreis 1 bei AC 50 Hz: 125 A
Betriebsstrom für Stromkreis 1 bei AC 60 Hz: 125 A
Farbe: lichtgrau
Anzahl der Leiter: 5
Anzahl der Leiter ohne PE: 4
Leiterquerschnitt (PE)N: 34,1 mm²
Abgangsstellenabstand: 1 m
Anzahl der Abgangsstellen maximal: 3
Höhe: 90 mm
Breite: 25 mm
Länge: 3000 mm
Befestigungsart: Decke/Wand
Einbaulage: horizontal
Material der Stromschiene: Aluminium
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsstrom AC 50 Hz: 125 A
Polzahl: 5
Anzahl der Abgangsstellen: 3
Flexibel: Nein
Weitere Details
Anzahl der Leiter (ohne Erde): 4
Bemessungsspannung AC 50 Hz: 400|400 V
Farbe: grau
RAL-Nummer: 7035
Schutzart (IP): IP54
Länge: 3000 mm
Breite: 25 mm
Höhe: 90 mm
