9408600 Elsta-Mosdorfer Einsatz F3/1 Cu 6xM8 35/100/5

26972309
1 Stk
9008507118342
AT
85369001

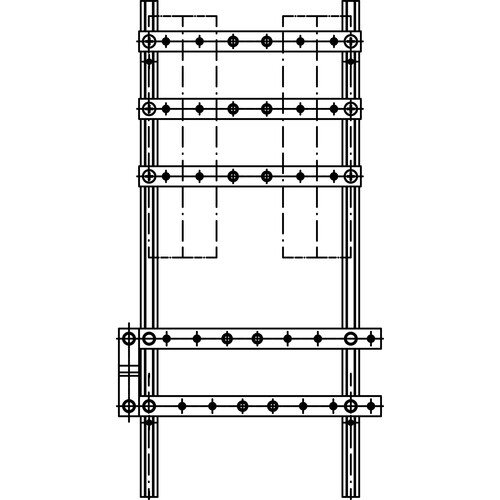

Cu-Sammelschienensystem Einsatz 5-polig für Kabelverteilerschrank. Abmessungen BxHxT: 390 x 715 x 47 mm.
Anmerkungen zur LIMMERT-KI

Der Elsta-Mosdorfer Einsatz F3/1 Cu 6xM8 35/100/5 ist ein hochqualitativer 5-poliger Kupfersammelschieneneinsatz, der speziell für Kabelverteilerschränke entwickelt wurde. Mit einem Schienenabstand von 100 mm und einer Schienenstärke von 5 mm bietet dieser Einsatz eine ausgezeichnete Stromtragfähigkeit von 246 A bei einer Umgebungstemperatur von 55 °C. Die vormontierten Einsätze sind mit korrosionsbeständigem Befestigungsmaterial ausgestattet und ermöglichen eine einfache Montage im Gehäuse. Dank der NH-Geräteteilung von 6x50 mm ist der Einsatz ideal für die Verwendung mit NH-Sicherungsleisten. Darüber hinaus ist er für eine maximale Bestückung von 6x NHL Gr.00 ausgelegt, was ihn zu einer flexiblen Lösung für die Energieverteilung macht.

Produktinfos

Polzahl: 5
Schienenabstand: 100 mm
Schienenstärke: 5 mm
Cu-Querschnitt: 30x5 mm (inkl. PE/N-Schiene)
Stromtragfähigkeit: 246 A (bei 55 °C Schrankinnentemp. und 35 °C Außentemp.)
Kurzschlussfestigkeit: Icw = 25 kA
NH-Geräteteilung: 6x50 mm
Anschluss: M8 je NH-Geräteteilung
Bestückung: max. 6x NHL Gr.00 / 5x NHL Gr.00 bei Einfachanspeisung / 4x NHL Gr.00 bei Doppelanspeisung
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Polzahl: 5
Schienenabstand: 100 mm
Schienenstärke: 5 mm
Weitere Details
Höhe: 715 mm
Breite: 390 mm
Tiefe: 47 mm
Schienenhöhe: 30 mm
Werkstoff: Kupfer
