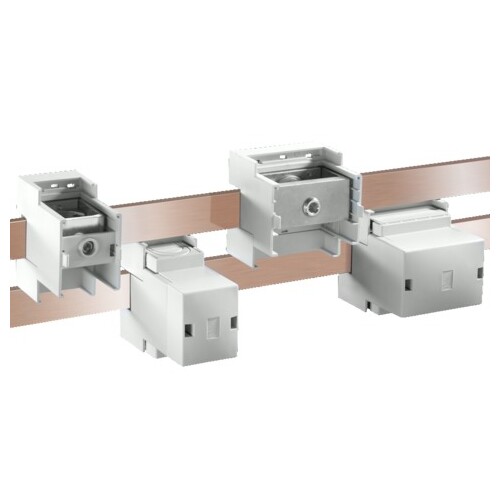

9342311 RITTAL SV ANSCHLUSSBLOCK BIS 800A (Tray=3Stk)

20543880
4997426
1 Pkg
4028177625259
4028177853560
DE
85369010
SV Anschlussblock, 800 A, 690 V, 1-polig, Leitungsabgang oben/unten, Rundleiteranschluss 90-300 mm², Klemmraum BH: 33x21/26 mm
Anmerkungen zur LIMMERT-KI

Der RITTAL Anschlussblock SV 9342.311 ist eine hochleistungsfähige Lösung für den Anschluss von Rundleitern und lamellierten Kupferschienen. Er ist geeignet für Sammelschienen mit Abmessungen von 12 x 5 mm bis 30 x 10 mm und bietet eine maximale Bemessungsstromstärke von 800 A. Hergestellt aus langlebigem Polyamid mit einer ABS-Abdeckung, erfüllt dieser Anschlussblock die Brandverhaltensklasse UL 94-V0. Mit einem Klemmraum von 33 x 26 mm bei 5 mm Schienenstärke und 33 x 22 mm bei 10 mm Schienenstärke ist er äußerst flexibel einsetzbar. Die Abgänge sind sowohl oben als auch unten möglich, was die Installation vereinfacht. Der Anschlussblock ist für feindrähtige und mehrdrähtige Rundleiter von 95 bis 300 mm² geeignet und bietet eine Kurzschlussfestigkeit von 23 kA. Ideal für industrielle Anwendungen, die höchste Zuverlässigkeit und Sicherheit erfordern.

Produktinfos

Geeignet für Sammelschienen: 12 x 5 bis 30 x 10 mm
Max. Bemessungsstrom: 800 A
Material Chassis: Polyamid
Material Abdeckung: ABS
Brandverhalten: UL 94-V0
Farbe: RAL 7035
Klemmraum bei 5 mm Schienenstärke (B x H): 33 x 26 mm
Klemmraum bei 10 mm Schienenstärke (B x H): 33 x 22 mm
Leitungsabgang: oben/unten
Max. elektrische Werte UL (SCCR): 65 kA - 480 V
Max. Circuit Breaker: 600 A
Max. Fuse Class L: 800 A
Bemessungsbetriebsspannung: 1000 V (AC)
Breite: 50 mm
Höhe: 88 mm
Anschluss von Rundleitern feindrähtig: 95 - 185 mm²
Anschluss von Rundleitern mehrdrähtig: 95 - 300 mm²
Schienenabstand: 60 mm
Kurzschlussfestigkeit (Icw): 23 kA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

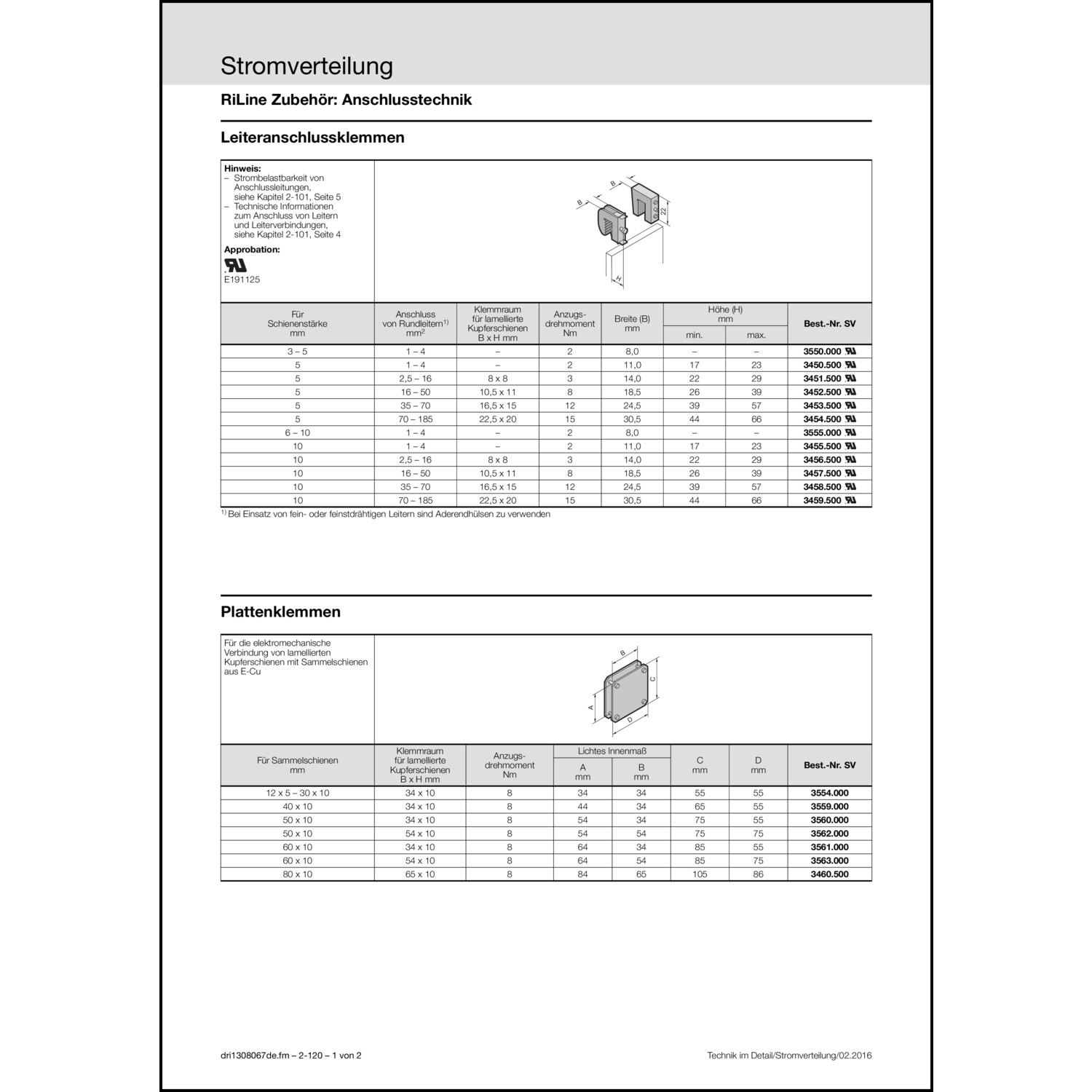

Katalogseiten

Produktinfos

Polzahl: 3
Bemessungsstrom: 800 A
Schienenabstand: 60 mm
Kurzschlussfestigkeit (Icw): 23 kA
Weitere Details
Höhe: 88 mm
Breite: 50 mm
Tiefe: 88 mm
Schienenhöhe: 60 mm
Werkstoff: Kunststoff
