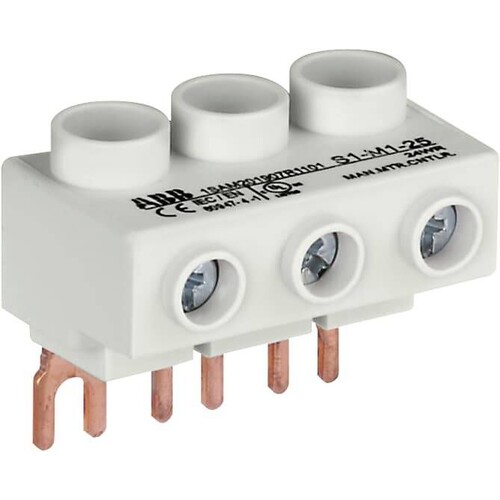

S1-M1-25 Einsp.Block, flach STOTZ Einsp.Block S1-M1-25, flach

20828641
4479582
1 Stk
4013614488184
MK
85369010
ABB
S1-M1-25 Einsp.Block
beantwortete(n) Fragen weitere Varianten
3-Phasen-Einspeiseblöcke S1-M dienen dem Anschluss größerer Leitungsquerschnitte bis 25 bzw. 35 mm2
Anmerkungen zur LIMMERT-KI

Der S1-M1-25 Einsp.Block von STOTZ ist ein flacher 3-phasiger Einspeiseblock, der für die Verwendung mit MS116 und MS132 Motorstartern konzipiert ist. Er ermöglicht den Anschluss von größeren Leitungsquerschnitten bis zu 25 mm² und bietet eine Nennstromstärke von 65 A. Mit einer Nennspannung von bis zu 690 V AC und 250 V DC ist dieser Einspeiseblock ideal für industrielle Anwendungen. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Mit kompakten Abmessungen von 44 mm Breite, 38 mm Höhe und 25,5 mm Tiefe ist der S1-M1-25 einfach zu installieren und bietet eine hohe Flexibilität bei der Verdrahtung. Seine robuste Bauweise und die Verwendung von Schraubanschlüssen machen ihn zu einer zuverlässigen Wahl für elektrische Installationen.

Produktinfos

Anschlussart: Schraubanschluss
Nennspannung AC: 690 V
Nennspannung DC: 250 V
Nennstrom: 65 A
Anzahl der Pole: 3
Schutzart (IP): IP20
Anschlussquerschnitt flexibel: 1x 2,5 ... 16 mm²
Anschlussquerschnitt starr: 1x 2,5 ... 25 mm²
Drehmoment Hauptkreis: 2,5 N·m
Abisolierlänge Hauptkreis: 10 mm
Betriebstemperatur: -25 ... +70 °C
Lagertemperatur: -50 ... +80 °C
Breite: 44 mm
Höhe: 38 mm
Tiefe: 25,5 mm
Gewicht: 0,038 kg
Geeignet für: MS116, MS132
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: Schraube
Anzahl der Anschlüsse < 6 mm²: 1
Anzahl der Anschlüsse 10 mm²: 1
Anzahl der Anschlüsse 16 mm²: 1
Anzahl der Anschlüsse 25 mm²: 1
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 1
Weitere Details
Höhe: 38 mm
Breite: 44 mm
Tiefe: 25.5 mm
Nennstrom: 65
