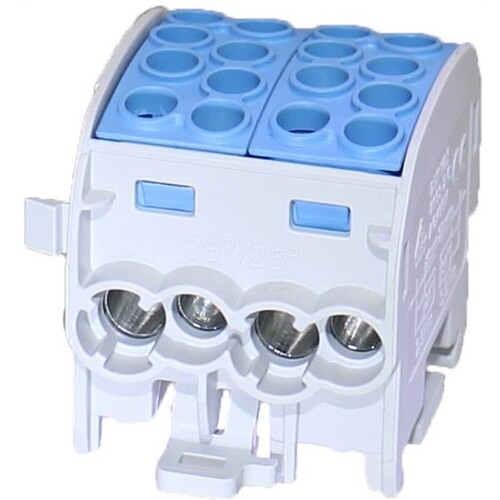

92007150 E-Term ZK 25/1 1x8 Al/Cu anreihbar 080120 1 3 bl

25004463
1 Stk
4051589012133
DE
85369010
1-polig mit 8 Klemmstellen, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 34,2mm x H 49,4mm x T 52,0mm Seite 1: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² Seite 2: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm², geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Der E-Term ZK 25/1 1x8 Al/Cu ist ein hochqualitativer Anschlussblock, der für die Verwendung mit Aluminium- und Kupferleitern konzipiert ist. Mit einer Nennspannung von 1.000 V AC/DC und einem Nennstrom von bis zu 328 A bietet er eine zuverlässige Verbindung für verschiedene Anwendungen. Der Anschluss erfolgt über Schraubverbindungen, die eine sichere und einfache Montage auf DIN-Schienen ermöglichen. Der Klemmkörper aus Messing sorgt für eine hervorragende elektrische Leitfähigkeit, während das halogenfreie Gehäuse aus PA 6 für zusätzliche Sicherheit sorgt. Die Abmessungen von 41,2 mm Breite, 49,3 mm Höhe und 52 mm Tiefe machen ihn zu einer kompakten Lösung für Ihre elektrischen Installationen. Dieser Anschlussblock erfüllt die relevanten IEC-Standards und gewährleistet eine hohe Qualität und Zuverlässigkeit.

Produktinfos

Anschlussart: Schrauben
Polzahl: 1
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 8
Anzahl der Anschlüsse 10 mm²: 8
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 4
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 8
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 328 A (4x16mm²); 101 A (1x25mm²)
Nennstrom (Al): ??? A (1x25mm²)
Material des Klemmkörpers: Messing (CuZn39Pb2) mit 3-4µm Ni / 7-10µm Sn
Gehäusematerial: PA 6 (Halogenfrei)
Schraubenmaterial: Stahl Zn dickfilm passiviert
Flammwidrigkeit: Selbstlöschend
Abmessungen (B x H x T): 41,2 mm x 49,3 mm x 52 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 8
Anzahl der Anschlüsse 10 mm²: 8
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 4
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 8
Weitere Details
Höhe: 55,7 mm
Breite: 34,2 mm
Tiefe: 49,3 mm
