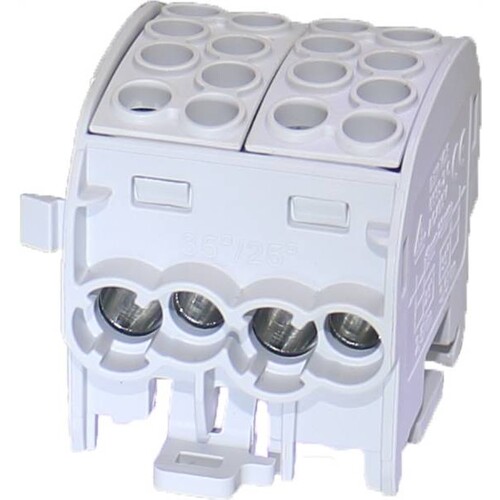

92007149 E-Term ZK 25/1 1x8 Al/Cu anreihbar 080120 0 3 gr

25004456
1 Stk
4051589012034
DE
85369010
1-polig mit 8 Klemmstellen, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 34,2mm x H 49,4mm x T 52,0mm Seite 1: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² Seite 2: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² , geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Der E-Term ZK 25/1 1x8 Al/Cu ist ein hochwertiger, modularer Anschlussklemmenblock, der für die Verwendung mit Aluminium- und Kupferleitern konzipiert ist. Mit einer Nennspannung von 1.000 V AC/DC und einem Nennstrom von bis zu 328 A für Kupferleitungen bietet er eine zuverlässige Verbindung für elektrische Installationen. Die Klemmen sind berührungssicher und ermöglichen eine einfache Montage auf DIN-Schienen. Hergestellt aus halogenfreiem PA 6 und einem Klemmkörper aus Messing, garantiert dieser Klemmenblock Langlebigkeit und Sicherheit. Die kompakten Abmessungen von 41,2 mm Breite, 49,3 mm Höhe und 52 mm Tiefe machen ihn ideal für platzsparende Anwendungen. Er erfüllt die relevanten IEC-Standards und ist somit für den Einsatz in anspruchsvollen Umgebungen geeignet.

Produktinfos

Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 328 A (4x16mm²); 101 A (1x25mm²)
Nennstrom (Al): ??? A (1x25mm²) nach IEC 61238-1-1
Anschlussart: Schrauben
Anzahl der Klemmstellen: 8
Polzahl: 1
Bauform: Modulares System, berührungssicher
Material Gehäuse: PA 6 (Halogenfrei)
Material Klemmkörper: Messing (CuZn39Pb2) mit Ni und Sn Beschichtung
Flammwidrigkeit: Selbstlöschend
Abmessungen (B x H x T): 41,2 mm x 49,3 mm x 52 mm
Schrauben: Stahl Zn dickfilm passiviert
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 8
Anzahl der Anschlüsse 10 mm²: 8
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 4
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 8
Weitere Details
Höhe: 55,7 mm
Breite: 34,2 mm
Tiefe: 49,3 mm
