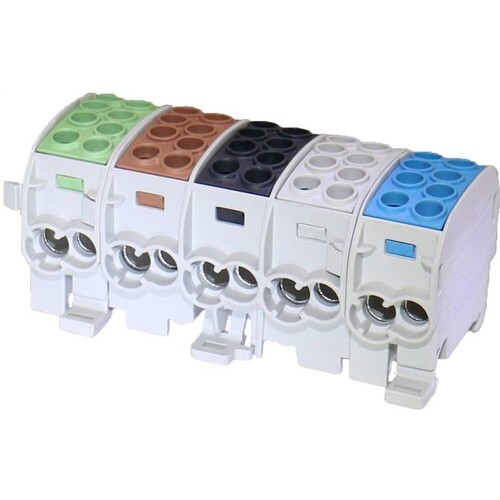

92006610 E-Term ZK 35/5 5x4 Al/Cu 080250 5 3 gn-br-sw-gr-bl

25033989
1 Stk
4051589025539
DE
85369010
5-polig mit 4 Klemmstellen je Pol, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 110,9mm x H 49,4mm x T 52,0mm je Pol Seite 1: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² je Pol Seite 2: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm²
, geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Das E-Term ZK 35/5 ist ein hochqualitatives, 5-poliges Verbindungselement, das für die Verwendung mit Aluminium- und Kupferleitern ausgelegt ist. Mit einer Nennspannung von bis zu 1.000 V AC/DC und einem Nennstrom von 202 A bei Kupferleitungen bietet es hervorragende Leistung und Flexibilität. Der Klemmkörper aus Messing ist mit einer Nickel- und Zinnbeschichtung versehen, während das Gehäuse aus halogenfreiem PA 6 besteht, was es zu einer sicheren Wahl für industrielle Anwendungen macht. Mit vier Klemmstellen pro Pol und einer kompakten Baugröße von 117,6 mm x 49,3 mm x 55,4 mm ist dieses Produkt ideal für die Montage auf DIN-Schienen. Es erfüllt die Normen IEC 60947-7-1 und IEC 61238-1 und ist somit für den Einsatz in anspruchsvollen elektrischen Umgebungen geeignet.

Produktinfos

Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 202 A (2x25mm²); 125 A (1x35mm²)
Nennstrom (Al): 125 A (1x35mm²)
Anschlussart: Schraubanschluss
Polzahl: 5
Klemmstellen pro Pol: 4
Material Gehäuse: PA 6 (halogenfrei)
Material Klemmkörper: Messing (CuZn39Pb2) mit Ni/Sn Beschichtung
Flammwidrigkeit: selbstverlöschend
Abmessungen (B x H x T): 117,6 mm x 49,3 mm x 55,4 mm
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 20
Anzahl der Anschlüsse 10 mm²: 20
Anzahl der Anschlüsse 16 mm²: 20
Anzahl der Anschlüsse 25 mm²: 20
Anzahl der Anschlüsse > 25 mm²: 10
Anzahl der Anschlüsse gesamt: 20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 5
Anschlussart: schrauben
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 20
Anzahl der Anschlüsse 10 mm²: schrauben
Anzahl der Anschlüsse 16 mm²: 20
Anzahl der Anschlüsse 25 mm²: 20
Anzahl der Anschlüsse > 25 mm²: 20
Anzahl der Anschlüsse gesamt: 1
Weitere Details
Höhe: 49,3 mm
Breite: 117,6 mm
Tiefe: 55,4 mm
Nennstrom: 125
