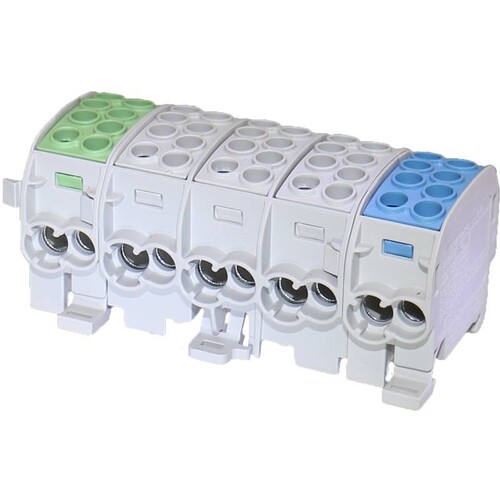

92006608 E-Term ZK 35/5 5x4 Al/Cu 080250 3 3 gn-gr-gr-gr-bl

26185293
1 Stk
4051589025331
DE
85369010
5-polig mit 4 Klemmstellen je Pol, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 110,9mm x H 49,4mm x T 52,0mm je Pol Seite 1: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² je Pol Seite 2: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm², geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Der E-Term ZK 35/5 ist ein hochwertiger, 5-poliger Anschluss mit 4 Klemmstellen je Pol, ideal für Anwendungen mit Aluminium- und Kupferleitungen. Er bietet eine Nennspannung von 1.000 V AC/DC und einen Nennstrom von bis zu 202 A für Kupferleitungen. Der Klemmenkörper aus Messing ist mit einer Nickel- und Zinnbeschichtung versehen, während das Gehäuse aus halogenfreiem PA 6 gefertigt ist. Mit einer kompakten Baugröße von 117,6 mm Breite, 49,3 mm Höhe und 55,4 mm Tiefe ist er für die Montage auf DIN-Schienen geeignet. Der E-Term ZK 35/5 ist berührungssicher und erfüllt die Anforderungen der IEC-Standards, was ihn zu einer zuverlässigen Wahl für industrielle Anwendungen macht. Zudem ist er selbstlöschend, was zusätzliche Sicherheit bietet.

Produktinfos

Polzahl: 5
Anschlussart: Schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 20
Anzahl der Anschlüsse 10 mm²: 20
Anzahl der Anschlüsse 16 mm²: 20
Anzahl der Anschlüsse 25 mm²: 20
Anzahl der Anschlüsse > 25 mm²: 10
Anzahl der Anschlüsse gesamt: 20
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 202 A (2x25 mm²); 125 A (1x35 mm²)
Nennstrom (Al): 125 A (1x35 mm²)
Material Gehäuse: PA 6 (Halogenfrei)
Material Klemmenkörper: Messing (CuZn39Pb2) mit Ni/Sn-Beschichtung
Flammwidrigkeit: Selbstlöschend
Abmessungen (B x H x T): 117,6 mm x 49,3 mm x 55,4 mm
Standard: IEC 60947-7-1, IEC 61238-1, DIN VDE 0603-3-1
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 5
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 20
Anzahl der Anschlüsse 10 mm²: 20
Anzahl der Anschlüsse 16 mm²: 20
Anzahl der Anschlüsse 25 mm²: 20
Anzahl der Anschlüsse > 25 mm²: 10
Anzahl der Anschlüsse gesamt: 20
Weitere Details
Höhe: 52 mm
Breite: 110,9 mm
Tiefe: 49,3 mm
