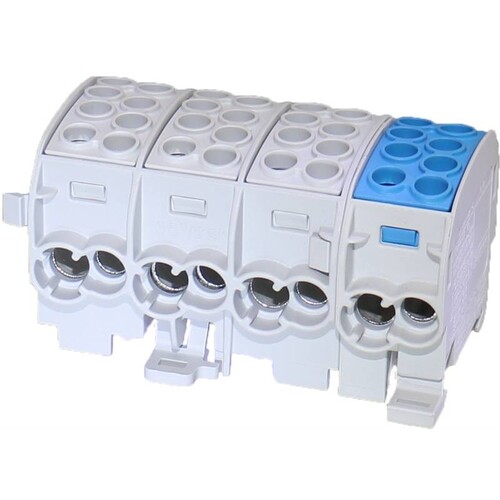

92006604 Hora ZK 35/4 4x4 AL/CU 080240 1 3 grau grau grau blau Hauptleitungsklem

26577860
1 Stk
4051589024136
DE
85369010
4-polig mit 4 Klemmstellen je Pol, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 88,6mm x H 49,4mm x T 52,0mm je Pol Seite 1: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² je Pol Seite 2: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm²
, geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Der Hora ZK 35/4 Hauptleitungsklemmenblock ist ein hochgradig zuverlässiges und flexibles Verbindungselement für elektrische Installationen. Mit einer Nennspannung von 1000 V AC/DC und einer Strombelastbarkeit von bis zu 202 A für Kupferleiter bietet dieser Klemmenblock optimale Leistung für verschiedene Anwendungen. Der modulare Aufbau ermöglicht eine einfache Montage auf DIN-Schienen, während die schraubbaren Anschlüsse eine sichere und berührungssichere Verbindung gewährleisten. Mit 4 Klemmstellen pro Pol und einer kompakten Bauweise von 88,6 mm Breite, 49,4 mm Höhe und 52,0 mm Tiefe ist dieser Klemmenblock ideal für den Einsatz in Schaltschränken und anderen elektrischen Installationen. Zudem ist er für Aluminium- und Kupferleiter geeignet und erfüllt die Anforderungen nach IEC 60947-7-1 und IEC 61238-1. Vertrauen Sie auf die Qualität und Sicherheit von Hora Produkten.

Produktinfos

Polzahl: 4
Anschlussart: Schraubanschluss
Berührungssicher: Ja
Montageart: DIN-Schiene TS 35
Nennspannung: 1000 V AC/DC
Strombelastbarkeit (Cu): 202 A
Strombelastbarkeit (Al): 125 A
Zulassung: IEC 60947-7-1, IEC 61238-1 (Class A)
Hauptleitung je Pol: 35 mm² - 4 mm²
Abzweigleitung je Pol: 25 mm² - 2,5 mm²
Abmessungen (B x H x T): 88,6 mm x 49,4 mm x 52,0 mm
Klemmstellen gesamt: 16
Klemmstellen < 6 mm²: 16
Klemmstellen 10 mm²: 16
Klemmstellen 16 mm²: 16
Klemmstellen 25 mm²: 16
Klemmstellen > 25 mm²: 8
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 16
Anzahl der Anschlüsse 10 mm²: 16
Anzahl der Anschlüsse 16 mm²: 16
Anzahl der Anschlüsse 25 mm²: 16
Anzahl der Anschlüsse > 25 mm²: 8
Anzahl der Anschlüsse gesamt: 16
Weitere Details
Höhe: 52 mm
Breite: 88,6 mm
Tiefe: 49,3 mm
