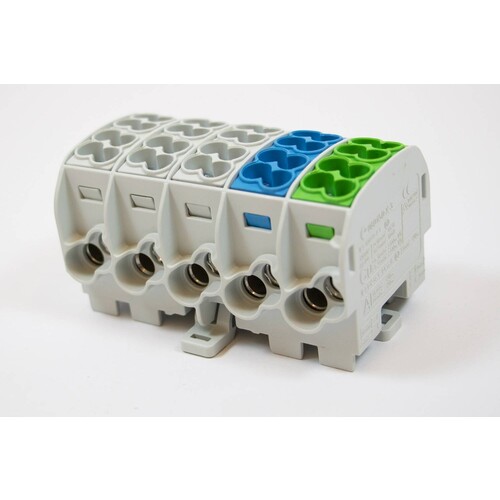

92006584 Hora ZK 25/5 5x4 AL/CU 080150 1 3 gr gr gr bl gn Hauptleitungsklemme BG

28302681
1 Stk
4051589015134
DE
85369010
5-polig mit 4 Klemmstellen je Pol, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 88,8mm x H 49,4mm x T 52,0mm je Pol Seite 1: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², Al 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² je Pol Seite 2: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², Al 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm²
, geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Die Hauptleitungsklemme Hora ZK 25/5 ist eine hochmoderne, 5-polige Klemme, die für Aluminium- und Kupferleiter geeignet ist. Mit einer Nennspannung von 1.000 V AC/DC und einem Nennstrom von bis zu 152 A bietet sie eine zuverlässige Verbindung in industriellen Anwendungen. Die Klemme ist mit einem schraubbaren Anschluss ausgestattet und erfüllt die Anforderungen der IEC 60947-7-1 und IEC 61238-1 Normen. Hergestellt aus halogenfreiem PA 6 und einem Klemmkörper aus Messing, garantiert sie hohe Sicherheit und Langlebigkeit. Ihre kompakten Abmessungen von 88,8 mm Breite, 49,3 mm Höhe und 55,7 mm Tiefe ermöglichen eine einfache Montage auf DIN-Schienen. Diese Klemme ist ideal für den Einsatz in elektrischen Installationen, die eine hohe Leistungsfähigkeit und Zuverlässigkeit erfordern.

Produktinfos

Polzahl: 5
Anschlussart: Schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 20
Anzahl der Anschlüsse 10 mm²: 20
Anzahl der Anschlüsse 16 mm²: 20
Anzahl der Anschlüsse 25 mm²: 10
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 20
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 152 A (2x16mm²); 101 A (1x25mm²)
Nennstrom (Al): 100 A (1x25mm²)
Material Gehäuse: PA 6 (Halogenfrei)
Material Klemmkörper: Messing (CuZn39Pb2)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 5
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 20
Anzahl der Anschlüsse 10 mm²: 20
Anzahl der Anschlüsse 16 mm²: 20
Anzahl der Anschlüsse 25 mm²: 10
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 20
Weitere Details
Höhe: 52 mm
Breite: 88,8 mm
Tiefe: 49,3 mm
