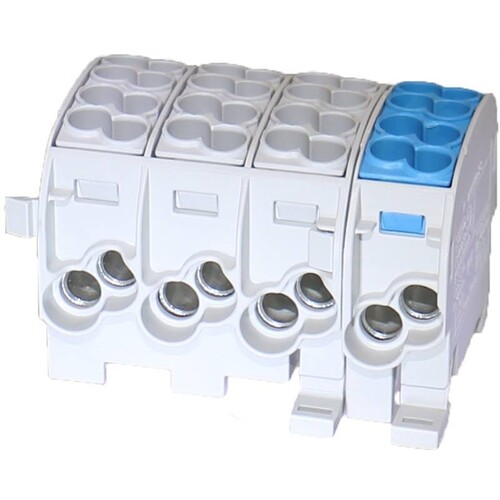

92006581 E-Term ZK 25/4 4x4 Al/Cu 080140 1 3 gr-gr-gr-bl

23545739
1 Stk
4051589014137
DE
85369010
4-polig mit 4 Klemmstellen je Pol, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 71,6mm x H 49,4mm x T 52,0mm je Pol Seite 1: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², Al 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² je Pol Seite 2: Hauptleitung: 2x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², Al 16-25mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm²
, geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Der E-Term ZK 25/4 4x4 Al/Cu ist ein hochqualitativer Klemmkörper, der für Aluminium- und Kupferleiter geeignet ist. Mit einer Polzahl von 4 und einer robusten Schraubanschlussart bietet er eine sichere und berührungssichere Verbindung. Die Montage erfolgt einfach auf einer DIN-Schiene, was eine flexible Installation ermöglicht. Der Klemmkörper hat eine Nennspannung von 1000 V AC/DC und eine Strombelastbarkeit von bis zu 152 A für Kupferleiter. Die Abmessungen von 71,6 mm Breite, 49,4 mm Höhe und 52,0 mm Tiefe machen ihn kompakt und platzsparend. Er erfüllt alle relevanten Normen und Zulassungen, darunter IEC 60947-7-1 und UL-1059, und ist aus halogenfreiem PA6 gefertigt, was ihn umweltfreundlich macht.

Produktinfos

Polzahl: 4
Anschlussart: Schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Hauptleitung je Pol: 25 mm² - 2,5 mm² (4 - 14 AWG)
Abzweigleitung je Pol: 16 mm² - 2,5 mm² (6 - 14 AWG)
Nennspannung: 1000 V AC/DC
Strombelastbarkeit (Cu): 152 A
Strombelastbarkeit (Al): 100 A
Zulassung: IEC 60947-7-1, IEC 61238-1 (Class A), UL-1059 / CSA C22.2 No.158-10
Gehäusematerial: PA6 (Halogenfrei)
Abmessungen (B x H x T): 71,6 mm x 49,4 mm x 52,0 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 16
Anzahl der Anschlüsse 10 mm²: 16
Anzahl der Anschlüsse 16 mm²: 16
Anzahl der Anschlüsse 25 mm²: 8
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 16
Weitere Details
Höhe: 52 mm
Breite: 71,6 mm
Tiefe: 49,3 mm
