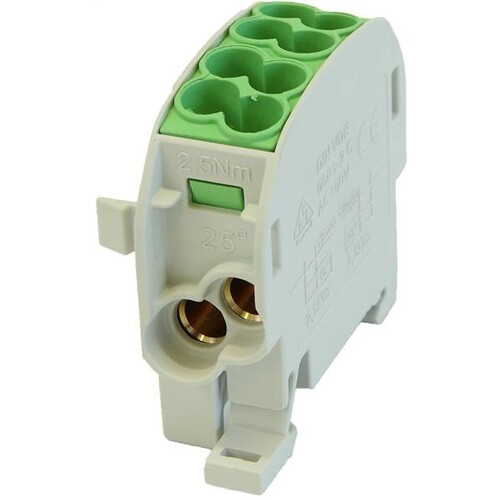

92006574 E-Term ZK 25/1 1x4 Al/Cu 080110 2 3 gn

24921828
1 Stk
4051589011235
DE
85369010
1-polig mit 4 Klemmstellen, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 17,8mm x H 49,4mm x T 52,0mm Seite 1: Hauptleitung: 1x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² Seite 2: Hauptleitung: 1x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² , geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Der E-Term ZK 25/1 1x4 Al/Cu ist ein hochwertiger modularer Anschlussblock, der für die Verwendung mit Aluminium- und Kupferleitern konzipiert ist. Mit einer Nennspannung von bis zu 1.000 V AC/DC und einem Nennstrom von 152 A (für Kupfer) bietet dieser Anschlussblock zuverlässige Leistung in anspruchsvollen Anwendungen. Der Klemmkörper aus Messing und das halogenfreie PA 6 Gehäuse gewährleisten Langlebigkeit und Sicherheit. Mit kompakten Abmessungen von 24,8 x 49,3 x 55,7 mm ist der Anschlussblock für die Montage auf DIN-Schienen geeignet und bietet eine berührungssichere Konstruktion. Ideal für industrielle Anwendungen, erfüllt er die Anforderungen nach IEC 60947-7-1 und anderen relevanten Normen.

Produktinfos

Bauart: Modular, allseitig fingersicher
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 152 A (2x16 mm²); 101 A (1x25 mm²)
Nennstrom (Al): 100 A (1x25 mm²) nach IEC 61238-1
Material des Klemmkörpers: Messing (CuZn39Pb2) 3-4µm Ni / 7-10µm Sn
Gehäusematerial: PA 6 (halogenfrei)
Schraubenmaterial: Stahl Zn dickfilm passiviert
Flammwidrigkeit: Selbstlöschend
Abmessungen (B x H x T): 24,8 x 49,3 x 55,7 mm
Anschlussart: Schraubanschluss
Polzahl: 1
Anzahl der Anschlüsse < 6 mm²: 4
Anzahl der Anschlüsse 10 mm²: 4
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 4
Berührungssicher: Ja
Montageart: DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 4
Anzahl der Anschlüsse 10 mm²: 4
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 4
Weitere Details
Höhe: 55,7 mm
Breite: 17,8 mm
Tiefe: 49,3 mm
