92006572 E-Term ZK 25/1 1x4 Al/Cu 080110 0 3 gr

24921821
1 Stk
4051589011037
DE
85369010
1-polig mit 4 Klemmstellen, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 17,8mm x H 49,4mm x T 52,0mm Seite 1: Hauptleitung: 1x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm² Seite 2: Hauptleitung: 1x CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-16mm² , flexibler Leiter mit Aderendhülse 1,5-10mm², AI 16mm²
, geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

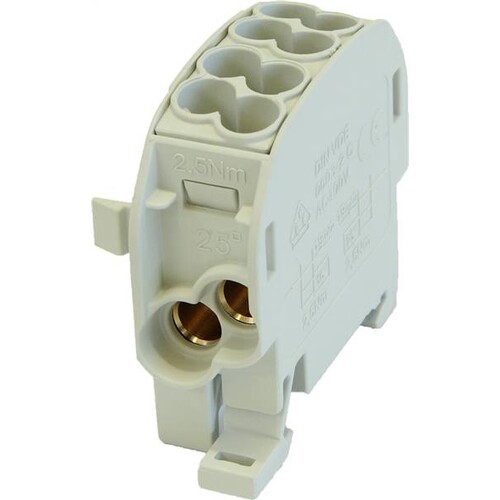

Der E-Term ZK 25/1 1x4 Al/Cu ist ein hochwertiger Anschlussblock, der für die Verwendung mit Aluminium- und Kupferleitern konzipiert ist. Mit einer Nennspannung von bis zu 1.000 V AC/DC und einer Strombelastbarkeit von bis zu 152 A (bei Kupfer) ist dieser Anschlussblock ideal für anspruchsvolle Anwendungen in der Elektrotechnik. Die Bauform C gewährleistet eine allseitige Fingersicherheit und die Möglichkeit zur Anreihung. Der Klemmkörper aus Messing und das halogenfreie PA6-Gehäuse sorgen für hohe Zuverlässigkeit und Sicherheit. Die Abmessungen betragen 24,8 mm in der Breite, 49,3 mm in der Höhe und 55,7 mm in der Tiefe. Zudem ist der Anschlussblock auf DIN-Schienen montierbar und bietet insgesamt vier Anschlüsse für verschiedene Kabelquerschnitte. Er erfüllt die relevanten Sicherheitsstandards und bietet eine selbstverlöschende Flammwidrigkeit.

Produktinfos

Bauform: C - allseitig fingersicher, anreihbar
Nennspannung: 1.000 V AC / 1.000 V DC
Strombelastbarkeit (Cu): 152 A (2x16mm²); 101 A (1x25mm²) nach IEC 60947-7-1
Strombelastbarkeit (Al): 100 A (1x25mm²) nach IEC 61238-1
Werkstoffe: Klemmkörper: Messing (CuZn39Pb2), Gehäuse: PA 6 (Halogenfrei), Schrauben: Stahl Zn dickschichtpassiviert
Flammwidrigkeit: Selbstverlöschend
Abmessungen (B x H x T): 24,8 mm x 49,3 mm x 55,7 mm
Polzahl: 1
Anschlussart: Schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 4
Anzahl der Anschlüsse 10 mm²: 4
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 4
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 4
Anzahl der Anschlüsse 10 mm²: 4
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 4
Weitere Details
Höhe: 55,7 mm
Breite: 17,8 mm
Tiefe: 49,3 mm
