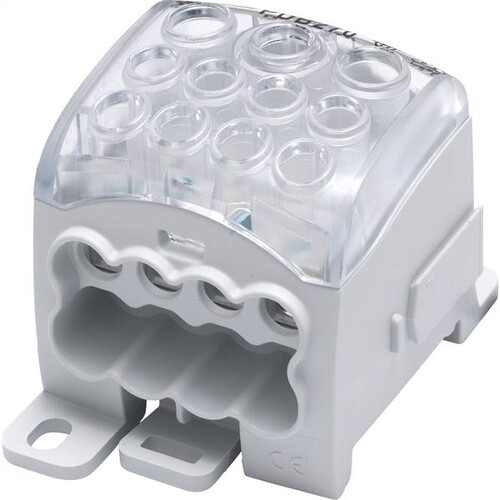

92005970 E-TERM ZK 95/1 Phasenverteiler- block PVB 230A

10049942
1 Stk
4051589207034
4051589207003
DE
85369010
1000V AC / DC Schnapp- und Montagebefestigung Einzelblöcke können angereiht und mit Brücken verbunden werden. Zugelassen für Aluminium und Kupfer genaue Querschnitte siehe Datenblatt Abmessungen: Breite x Höhe x Tiefe (mm): 37,8 x 52,9 x 70 Angaben je Pol für Cu: Zugang: 1 x 16 ¿ 95 mm² / 6 - 000 AWG Rundleiter Cu (eindrähtig und mehrdrähtig), bzw. 10 ¿ 70 mm² / 8 ¿ 00 AWG feindrähtig mit Aderendhülse, (14NM) 2 x 4 ¿ 35 mm² / 12 ¿ 2 AWG Rundleiter Cu (eindrähtig und mehrdrähtig), bzw. 2,5 ¿ 25 mm² / 14 ¿ 4 AWG feindrähtig mit Aderendhülse, (3,5NM) Abgang: 8 x 2,5 ¿ 25 mm² 14 ¿ 4 AWG Rundleiter Cu (eindrähtig und mehrdrähtig), bzw. 1,5 ¿ 16 mm² / 16 ¿ 6 AWG feindrähtig mit Aderendhülse, (2,5NM) Angaben je Pol für Al: Zugang: 1 x 16 ¿ 95 mm² 6 ¿ 3/0 AWG alle Leiterarten (eindrähtig und mehrdrähtig, (22,6NM) 2 x 16 ¿ 35 mm² / 6 ¿ 2 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (11,3NM) Abgang: 8 x 16mm² ¿ 25 mm² 6 ¿ 4 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) Wartungshinweis: Die vorgegebenen Drehmomente sind in regelmäßigen Wartungsintervallen zu überprüfen.
Anmerkungen zur LIMMERT-KI

Der E-TERM ZK 95/1 Phasenverteiler-Block PVB 230A ist eine hochmoderne Lösung für die effiziente Verteilung elektrischer Energie. Mit einer Nennspannung von 600 V AC und einer maximalen Stromstärke von 230 A bietet dieser Phasenverteiler eine zuverlässige Leistung für verschiedene Anwendungen. Die modulare Bauweise ermöglicht eine einfache Montage auf DIN-Schienen, während die berührungssichere Konstruktion höchste Sicherheitsstandards gewährleistet. Mit kompakten Abmessungen von 37,8 mm Breite, 52,9 mm Höhe und 70 mm Tiefe ist er ideal für den Einsatz in engen Räumen. Der Verteilerblock verfügt über insgesamt 11 Anschlüsse, die für verschiedene Kabelquerschnitte geeignet sind, und ist sowohl für Kupfer- als auch für Aluminiumleitungen zugelassen. Der E-TERM ZK 95/1 ist somit die perfekte Wahl für eine effiziente und sichere Energieverteilung in industriellen Anwendungen.

Produktinfos

Nennspannung: 600 V AC
Max. Stromstärke: 230 A
Anschlussart: Schraubanschluss
Polzahl: 1
Berührungssicher: Ja
Montageart: DIN-Schiene
Abmessungen (B x H x T): 37,8 x 52,9 x 70 mm
Anzahl der Anschlüsse < 6 mm²: 10
Anzahl der Anschlüsse 10 mm²: 11
Anzahl der Anschlüsse 16 mm²: 11
Anzahl der Anschlüsse 25 mm²: 11
Anzahl der Anschlüsse > 25 mm²: 3
Anzahl der Anschlüsse gesamt: 11
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 10
Anzahl der Anschlüsse 10 mm²: 11
Anzahl der Anschlüsse 16 mm²: 11
Anzahl der Anschlüsse 25 mm²: 11
Anzahl der Anschlüsse > 25 mm²: 3
Anzahl der Anschlüsse gesamt: 11
Weitere Details
Höhe: 73 mm
Breite: 52,5 mm
Tiefe: 49,5 mm
