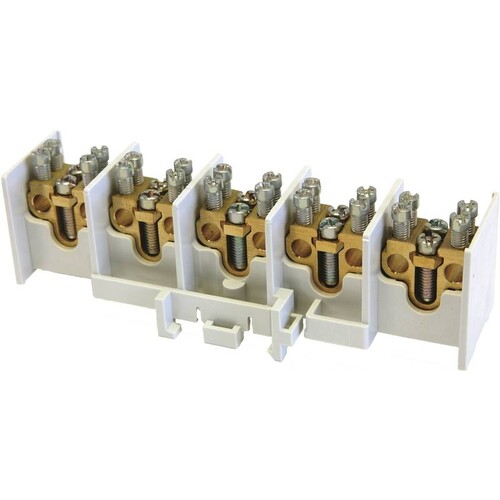

88235006 WÖHNER 02238 KLEMME 5POL 25 5EINSÄTZE M

01186605
2506859
1 Stk
4051589811507
4021267022389
IN
85369010
5-polig mit 5x2 Klemmstellen, geeignet für Kupfer Klemmkörper aus Messing, Gehäuse PC, Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montierbar Abmessungen: B 150,5mm x H 50mm x T 46mm 5x Hauptleitung: CU starr/mehrdrähtig 2,5-25mm², flexibler Leiter mit Aderendhülse 1,5-16mm² Für den Anschluss von nicht geteilten Hauptleitern geeignet! 10x Abzweigleitung: CU starr/mehrdrähtig 2,5-16mm², flexibler Leiter mit Aderendhülse 1,5-10mm² Die Vorgaben der Klemmenhersteller sind zwingend zu beachten!
Anmerkungen zur LIMMERT-KI

Die WÖHNER 02238 Klemme ist eine hochwertige 5-polige Hauptleitungsklemme, die speziell für den Anschluss von Kupferleitern entwickelt wurde. Mit einer maximalen Nennspannung von 500 V und einer Strombelastbarkeit von bis zu 80 A gemäß DIN VDE 0603-2 ist diese Klemme ideal für anspruchsvolle Anwendungen. Sie ist für die Montage auf einer DIN-Schiene TS 35 geeignet und bietet eine kompakte Bauform mit Abmessungen von 150,5 mm Breite, 50 mm Höhe und 46 mm Tiefe. Die Klemme verfügt über 5x2 Klemmstellen und kann sowohl starre als auch mehrdrähtige Leiter von 2,5 mm² bis 25 mm² anschließen. Dank des offenen Zugangs durch den herausziehbaren Schieber ist die Installation einfach und benutzerfreundlich. Diese Klemme erfüllt die hohen Anforderungen der Industrie und ist eine zuverlässige Lösung für Ihre elektrischen Verbindungen.

Produktinfos

Polzahl: 5
Anschlussart: Schraubanschluss
Berührungssicher: Nein
Montageart: DIN-Schiene TS 35
Anzahl der Anschlüsse < 6 mm²: 2
Anzahl der Anschlüsse 10 mm²: 2
Anzahl der Anschlüsse 16 mm²: 2
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 20
Hauptleitung (je Pol): 25 mm² - 2,5 mm²
Abzweigleitung (je Pol): 16 mm² - 2,5 mm²
Abmessungen (B x H x T): 150,5 mm x 50 mm x 46 mm
Material Klemmkörper: Kupfer (Cu)
Gehäusematerial: PC (Polycarbonat)
Schraubenmaterial: Stahl
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 5
Anschlussart: schrauben
Berührungssicher: Nein
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 2
Anzahl der Anschlüsse 10 mm²: 2
Anzahl der Anschlüsse 16 mm²: 2
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 20
Weitere Details
Höhe: 40 mm
Breite: 151 mm
Tiefe: 50 mm
