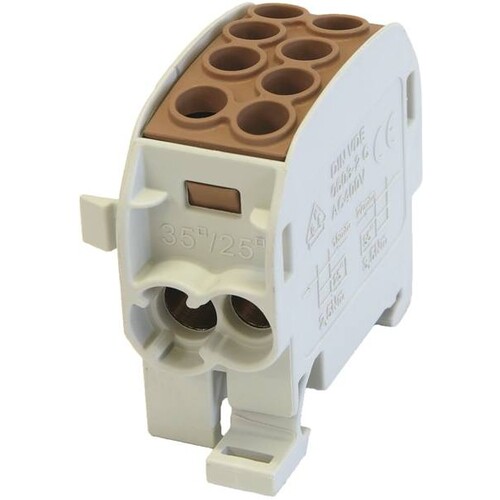

80213000 E-Term ZK 35/1 1x4 anreihbar 080210 3 4 br

25032071
1 Stk
4051589802130
DE
85369010
1-polig mit 4 Klemmstellen, geeignet für Kupfer Klemmkörper aus Messing, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 29mm x H 49,4mm x T 52,0mm Seite 1: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm² Seite 2: Hauptleitung: 1x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm² Abzweigleitung: 1x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², geprüft nach VDE 0603-2, IEC 60947-7-1
Anmerkungen zur LIMMERT-KI

Der E-Term ZK 35/1 1x4 ist ein hochwertiger, modularer Anschlussblock, der für die Montage auf DIN-Schienen konzipiert ist. Mit einem robusten Gehäuse aus halogenfreiem PA 6 und Schrauben aus dickfilm passiviertem Stahl ist dieser Anschlussblock sowohl langlebig als auch sicher. Er bietet eine Nennspannung von 1.000 V AC/DC und kann mit einem Nennstrom von bis zu 202 A betrieben werden. Die Abmessungen betragen 29 mm in der Breite, 49,3 mm in der Höhe und 55,4 mm in der Tiefe. Der Anschlussblock ist berührungssicher und ermöglicht die Verbindung von bis zu 4 Leitern mit Querschnitten von bis zu 25 mm². Er erfüllt die Anforderungen der IEC 60947-7-1 und DIN VDE 0603-3-1 und ist somit ideal für den Einsatz in anspruchsvollen elektrischen Anwendungen.

Produktinfos

Anschlussart: Schraubanschluss
Polzahl: 1
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 4
Anzahl der Anschlüsse 10 mm²: 4
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 4
Anzahl der Anschlüsse > 25 mm²: 2
Anzahl der Anschlüsse gesamt: 4
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom: Cu 202 A (2x25mm²); 125 A (1x35mm²)
Abmessungen (B x H x T): 29 mm x 49,3 mm x 55,4 mm
Material Gehäuse: PA 6 (halogenfrei)
Material Schrauben: Stahl Zn dickfilm passiviert
Flammwidrigkeit: selbstlöschend
Zertifizierung: IEC 60947-7-1, DIN VDE 0603-3-1
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 4
Anzahl der Anschlüsse 10 mm²: 4
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 4
Anzahl der Anschlüsse > 25 mm²: 2
Anzahl der Anschlüsse gesamt: 4
Weitere Details
Höhe: 52 mm
Breite: 22,2 mm
Tiefe: 49,3 mm
