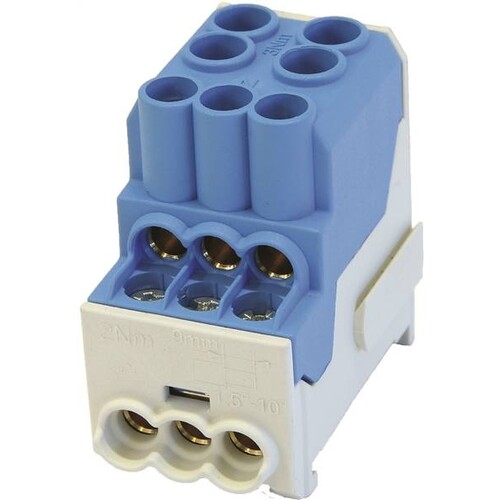

80011000 E-Term ZK 25/1 Unterverteiler- Block UVB 100A 6x10mm2

10018253
1 Stk
4051589800112
DE
85369010
Schnapp- und Montagebefestigung, (Einzelblöcke können angereiht werden) Zugelassen für Aluminium und Kupfer genaue Querschnitte siehe Datenblatt Abmessungen: Breite x Höhe x Tiefe (mm): 30,2 x 49 x 55,4 Angaben je Pol für Cu: Zugang: 2 x 2,5 - 25mm² Rundleiter bzw. 1,5-16mm² feindrähtig mit Aderendhülse, (3NM) Abgang: 6 x 1,5 - 10mm² Rundleiter (eindrähtig und mehrdrähtig) bzw. 1,5-6mm² feindrähtig mit Aderendhülse, (2NM) Angaben je Pol für Al: Zugang: 2 x 16 - 25 mm² Rundleiter (eindrähtig und mehrdrähtig (4NM) Wartungshinweis: Die vorgegebenen Drehmomente sind in regelmäßigen Wartungsintervallen zu überprüfen.
Anmerkungen zur LIMMERT-KI

Der E-Term ZK 25/1 Unterverteiler-Block UVB 100A ist eine hochqualitative Lösung für die elektrische Verteilung in industriellen Anwendungen. Mit einer Nennspannung von 1.000 V AC und einer Strombelastbarkeit von 101 A für Kupfer und 100 A für Aluminium, bietet dieser Block eine zuverlässige Leistung. Die Fingersicherheit gemäß IP 20 und die Möglichkeit zur Anreihung und Brückung machen ihn besonders vielseitig. Mit einem Bemessungsquerschnitt von 25 mm² und einer kompakten Bauform von 30,2 mm Breite, 49 mm Höhe und 55,4 mm Tiefe, ist er ideal für den Einsatz auf DIN-Schienen. Der Klemmkörper aus Messing und das halogenfreie PA 6 Gehäuse garantieren Langlebigkeit und Sicherheit. Dieser Unterverteiler-Block erfüllt die ROHS-Richtlinien und die Vorschriften IEC 60947-7-1 und IEC 61238-1.

Produktinfos

Ausführung: Fingersicher, IP 20, anreihbar, brückbar
Nennspannung: 1.000 V AC
Strombelastbarkeit (Cu): 101 A
Strombelastbarkeit (Al): 100 A
Bemessungsquerschnitt: 25 mm²
Anschlussart: Schrauben
Polzahl: 1
Anzahl der Anschlüsse < 6 mm²: 8
Anzahl der Anschlüsse 10 mm²: 8
Anzahl der Anschlüsse 16 mm²: 2
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 8
Mechanische Abmessungen (B x H x T): 30,2 x 49 x 55,4 mm
Werkstoffe: Klemmkörper: Messing, Gehäuse: PA 6 (Halogenfrei), Schrauben: Stahl Zn dickschichtpassiviert
Flammwidrigkeit: Selbstverlöschend
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 8
Anzahl der Anschlüsse 10 mm²: 8
Anzahl der Anschlüsse 16 mm²: 2
Anzahl der Anschlüsse 25 mm²: 2
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 8
Weitere Details
Höhe: 55,4 mm
Breite: 30,2 mm
Tiefe: 49 mm
