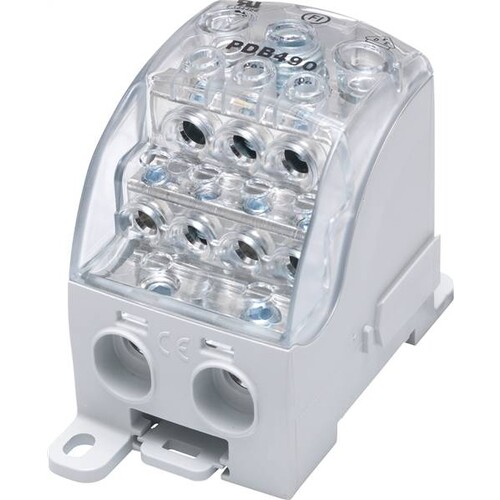

20900000 E-TERM ZK 185/1 Phasenverteiler Block PVB 400 A 95-240mm²

1000V AC / 1500V DC Schnapp- und Montagebefestigung Einzelblöcke können angereiht und mit Brücken verbunden werden. Zugelassen für Aluminium und Kupfer genaue Querschnitte siehe Datenblatt Abmessungen: Breite x Höhe x Tiefe (mm): 67 x 53,3 x 94 Zugang: 1 x 95 - 185mm² Rundleiter bzw. 70-150mm² feindrähtig mit Aderendhülse, (25NM) oder 1 x Flachleiter 185mm² 24x10mm, (3NM) Abgang: 2 x 35mm² - 4-35mm² Rundleiter (eindrähtig und mehrdrähtig) bzw. 2,5-25mm² feindrähtig mit Aderendhülse, (6NM) 3 x 25mm² - 2,5-25mm² Rundleiter (eindrähtig und mehrdrähtig) bzw. 1,5-16mm² feindrähtig mit Aderendhülse, (3NM) 4 x 16mm² - 1,5-16mm² Rundleiter (eindrähtig und mehrdrähtig) bzw. 1,5-10mm² feindrähtig mit Aderendhülse, (3NM) Angaben je Pol für Al: Zugang: 1 x 000 - 350 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (22,6NM) Abgang: 2 x 16mm² ¿ 35 mm² 6 ¿ 2 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (11,3NM) 3 x 16mm² ¿ 25 mm² 6 ¿ 4 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) 4 x 16mm² 6 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) Wartungshinweis:Die vorgegebenen Drehmomente sind in regelmäßigen Wartungsintervallen zu überprüfen.
