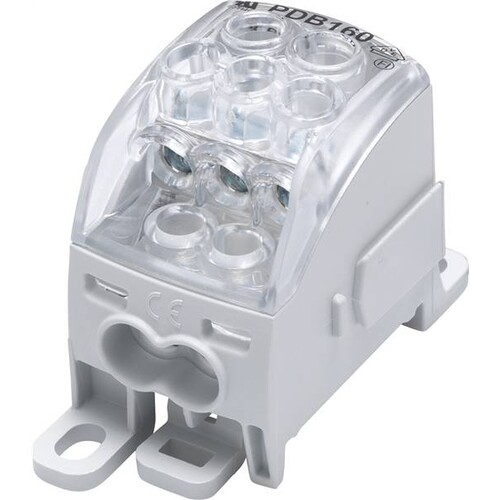

20400400 Hora ZK 25/1 082040-0-3 Phasenverteilerblock PDB 160A 2,5-25mm²

10049928
1 Stk
4051589204033
4051589204002
DE
85369010
1000V AC / DC Schnapp- und Montagebefestigung Einzelblöcke können angereiht und mit Brücken verbunden werden. Zugelassen für Aluminium und Kupfer Abmessungen: Breite x Höhe x Tiefe (mm): 33,3 x 52,9 x 70 Angabe je Pol für Cu: Zugang: 1 x 2,5 ¿ 25 mm² 14 ¿ 4 AWG Rundleiter Cu (eindrähtig und mehrdrähtig), bzw. 1,5 ¿ 16 mm² 16 ¿ 6 AWG feindrähtig mit Aderendhülse (2,5NM) 1 x 1,5 ¿ 16 mm² 16 ¿ 6 AWG Rundleiter Cu (eindrähtig und mehrdrähtig), bzw. 1,5 ¿ 10 mm² 16 ¿ 8 AWG feindrähtig mit Aderendhülse (2,5NM) Abgang: 2 x 1,5 ¿ 16 mm² 16 ¿ 6 AWG Rundleiter Cu (eindrähtig und mehrdrähtig), bzw. 1,5 ¿ 10 mm² 16 ¿ 8 AWG feindrähtig mit Aderendhülse (2,5NM) 3 x 1,5 ¿ 10 mm² 16 ¿ 8 AWG Rundleiter Cu (eindrähtig und mehrdrähtig), bzw. 1,5 ¿ 6 mm² 16 ¿ 10 AWG feindrähtig mit Aderendhülse (2,0NM) Angabe je Pol für Al: Zugang: 1 x 16mm² ¿ 25 mm² 6 ¿ 4 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) 1 x 16 mm² 6 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) Abgang: 2 x 16 mm² 6 AWG Rundleiter Al alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) Wartungshinweis: Die vorgegebenen Drehmomente sind in regelmäßigen Wartungsintervallen zu überprüfen.
Anmerkungen zur LIMMERT-KI

Der Hora ZK 25/1 Phasenverteilerblock ist ein hochqualitativer Verteilerblock, der für Nennspannungen bis zu 600 V AC und Nennströme von 160 A ausgelegt ist. Mit einer kompakten Bauweise von 33,3 mm Breite, 52,9 mm Höhe und 70 mm Tiefe ist er ideal für die Montage auf DIN-Schienen. Der Verteilerblock bietet eine berührungssichere Konstruktion und ist sowohl für Aluminium- als auch Kupferleitungen geeignet. Er unterstützt eine Vielzahl von Anschlussgrößen, darunter bis zu 7 Anschlüsse für Leiter mit weniger als 6 mm² und einen Anschluss für 25 mm². Mit seiner modularen Bauweise und der Möglichkeit zur Brückenverbindung ist der Hora ZK 25/1 die perfekte Lösung für effiziente und sichere elektrische Installationen in industriellen Anwendungen.

Produktinfos

Nennspannung: 600 V AC
Nennstrom: 160 A
Anschlussart: Schraubanschluss
Berührungssicherheit: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 7
Anzahl der Anschlüsse 10 mm²: 7
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 1
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 6
Abmessungen (B x H x T): 33,3 x 52,9 x 70 mm
Material: Aluminium und Kupfer
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 1
Anschlussart: schrauben
Berührungssicher: Ja
Montageart: DIN-Schiene
Anzahl der Anschlüsse < 6 mm²: 7
Anzahl der Anschlüsse 10 mm²: 7
Anzahl der Anschlüsse 16 mm²: 4
Anzahl der Anschlüsse 25 mm²: 1
Anzahl der Anschlüsse > 25 mm²: 0
Anzahl der Anschlüsse gesamt: 6
Weitere Details
Höhe: 68 mm
Breite: 33 mm
Tiefe: 49 mm
