2CPX010009R9999 ABB TG Wandschr. SKI IP55 TG505G

28242124
1 Stk
4011617100096
DE
85381000
ABB
TG505G
beantwortete(n) Fragen weitere Varianten

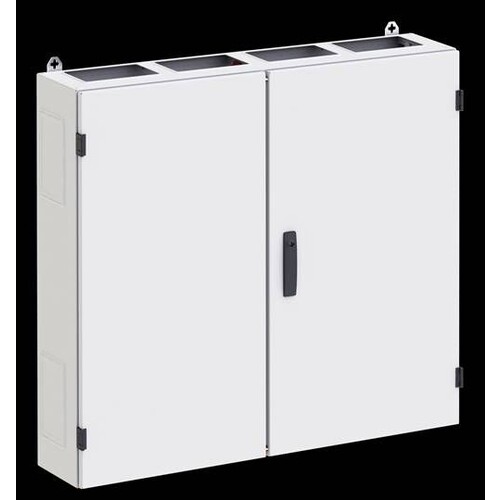

Wandschrank, Baureihe TwinLine, Leerschrank, Montageart: Aufputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code 08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts und links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 800 x 1300 x 225, Rasteinheit 5 RE, Bauhöhe 1, Feldbreite 5, Platzeinheiten 300, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module oder Montageplatten auf EDF-/WR-Montagegerüst
Anmerkungen zur LIMMERT-KI

Der ABB TG Wandschrank SKI IP55 TG505G ist ein robuster und vielseitiger Leerschrank, der sich ideal für den Innenbereich eignet. Mit einer Schutzart von IP55 bietet er optimalen Schutz gegen Staub und Spritzwasser. Der Wandschrank hat eine Höhe von 800 mm, eine Breite von 1300 mm und eine Tiefe von 225 mm, was ihn zu einer praktischen Lösung für die Unterbringung von elektrischen Komponenten macht. Hergestellt aus Stahlblech und Kunststoff, ist er pulverbeschichtet in RAL 7035 und verfügt über eine Doppeltür mit einem Türöffnungswinkel von 180 Grad. Der TG505G ist vorbereitet für den Ausbau mit Zähler- und Verteilerfeldern sowie Montageplatten auf EDF-/WR-Montagegerüsten und bietet zahlreiche Leitungseinführungen für eine flexible Installation. Die Montageart ist Aufputz, und der Schrank ist mit einem Standardverschluss ausgestattet. Dieser Wandschrank ist die perfekte Wahl für alle, die eine zuverlässige und sichere Lösung für ihre elektrischen Installationen suchen.

Produktinfos

Montageart: Aufputz
Schutzart (IP): IP55
Höhe: 800 mm
Breite: 1300 mm
Tiefe: 225 mm
Einbautiefe: 170 mm
Material des Gehäuses: Stahlblech/Kunststoff
RAL-Nummer: 7035
Türöffnungswinkel: 180 Grad
Anzahl der Leitungseinführungen: 260
Geeignet für Außengebrauch: Nein
Funktionserhalt: ohne
Mit Montageplatte: Nein
Anbaumöglichkeit: Ja
Transparenter Deckel/Tür: Nein
Ausführung Deckel: mit Ausschnitt
IK-Code: 08
Rasteinheit: 5 RE
Bauhöhe: 1
Feldbreite: 5
Platzeinheiten: 300
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Schutzart (IP): IP55
Werkstoff des Gehäuses: Stahlblech/Kunststoff
Breite: 1300 mm
Funktionserhalt: ohne
Höhe: 800 mm
Tiefe: 225 mm
Einbautiefe: 170 mm
Mit Montageplatte: Nein
Anbaumöglichkeit: Ja
Montageart: Aufputz
RAL-Nummer: 7035
Transparenter Deckel/Tür: Nein
Ausführung Deckel: mit Ausschnitt
Anzahl der Leitungseinführungen: 260
Geeignet für Außengebrauch: Nein
Weitere Details
Oberflächenschutz: pulverbeschichtet
Schutzklasse: I
Anzahl der Reihen: 5
Art der Abdeckung: ohne
Innentiefe: 222 mm
Breite in Teilungseinheiten: 60
Schlagfestigkeit: IK08
Anzahl der Module: 300
Art der Tür: Doppel
Mit Schloss: Ja
Materialstärke Gehäuse: 1 mm
Materialstärke Tür/Deckel: 1.5 mm
Anzahl der Öffnungen für Flanschplatten: 5
Farbe: grau
Deckel mit Überdruckentlastung: Nein
